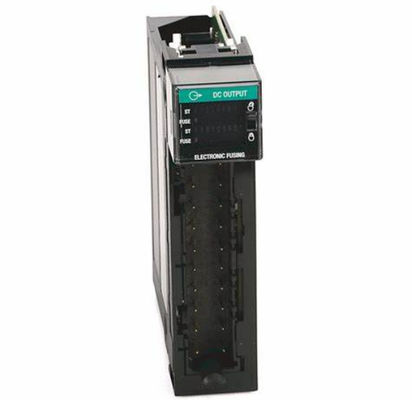

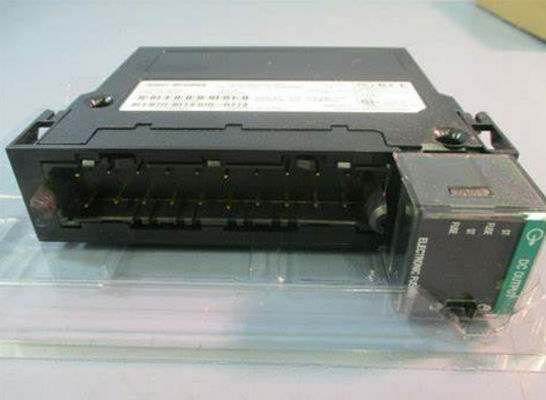

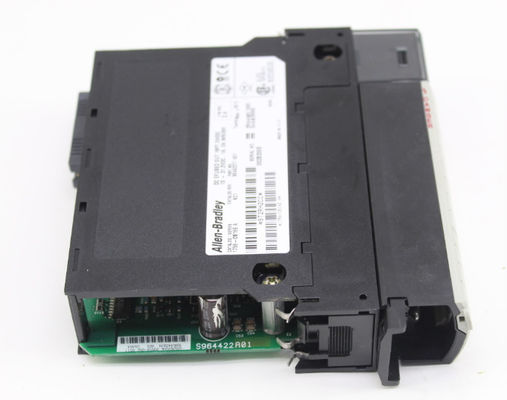

1756-OB16E ألين برادلي التحكم لوجيكس 16 نقطة D / O وحدة الجهد 12-24 فولت DC

تفاصيل المنتج:
المصنع: ألن برادلي
رقم المنتج : 1756-OB16E
نوع المنتج: وحدات الخروج الرقمية للاتجاه المستمر

آلن-برادلي 1956-OB16E هو وحدة إخراج منفصلة وهي جزء من منصة ControlLogix للضوابط التشغيلية القابلة للبرمجة (PLC).هذه الوحدة هي على وجه التحديد وحدة إخراج DC التي توفر مجموعة من الجهد الخارجي من 10-31.2 VDC بقيمة الاسمية 24VDC. يتم توفيره مع ستة عشر (16) قناة إخراج مقسمة إلى مجموعتين (2) من ثمانية (8) قنوات لكل مجموعة.تستخدم هذه الوحدة عادة في أجهزة 24VDC المسجلة مثل ملفات الإرسال، أجهزة تعمل بالفولينويد، مصابيح الطيار، صفارات الإنذار وغيرها من الأحمال الكهربائية المماثلة.

1756-OB16E هو وحدة عرض فتحة واحدة متوافقة للاستخدام مع أي وحدة تحكم ControlLogix 1756. يمكن تثبيتها في أي رف ControlLogix 1756, على وجه التحديد 1756-A4؛ 1756-A17؛1756-A10؛ 1756-A13 و 1756-A17. بالإضافة إلى ذلك ، يمكن أن تكون بمثابة مكون إدخال/إخراج محلي أو مكون إدخال/إخراج موزع.

يوفر 1756-OB16E تيارًا خارجيًا يبلغ 1 A @ 60 ° C (140 ° F) لكل قناة أو 8 A @ 60 ° C (140 ° F) لكل وحدة.لديه تصنيف التيار المرتفع من 2 A لمدة 10 ms لكل نقطة والتي يمكن تكرارها كل 2 s @ 0 ° C (32 ° F) @ 24V DCبالإضافة إلى ذلك، الحد الأدنى لتوار الحمل للوحدة هو 3 mA لكل قناة.

يتم توفير التشغيل الإلكتروني المدمج لكل مجموعة. كل قناة خروجيّة تظهر وقت تأخير خروجيّ من OFF إلى ON من 70 μs nom/1 ms max ووقت تأخير من On to Off من 360 μs nom/1 ms max.انها تستقطب التيار من الطائرة الخلفية التي تبلغ 250 mA في 5VDC و 2 mA في 24VDC في حين أن متطلبات الطاقة الكلية الطائرة الخلفية هي 1.32 واط وأقصى استنزاف للطاقة هو 4.1 واط @ 60 درجة مئوية (140 درجة فهرنهايت).

يحتوي وحدة 1756-OB16E على فئة التوتر من 12 إلى 24 فولت التيار المباشر ، بالإضافة إلى فولت تشغيل من 10 إلى 31.2 فولت التيار المباشر. يبلغ إجمالي طاقة الجهاز الخلفي 1.32 واطاً و 250 ملي آمبر من التيار في 5.1 فولت و 2 ملي آمبر عند 24 فولت. كما أنه يحتوي على حد أقصى من 1 ملي آمبر لكل نقطة من التيار التسرب خارج الحالة و حد أقصى من 400 ميفولت الجهد المستمر عند 1 آمبر في هبوط الجهد في الحالة.الحد الأقصى للتيار في نقطة واحدة هو 1 آمبر عند 60 درجة مئوية و الحد الأقصى للتيار في وحدة واحدة هو 8 آمبر عند 60 درجة مئويةتم اختبار هذه الوحدة بشكل روتيني عند 1350 فولت AC لمدة 2 ثانية ولديها فولتاج عزل مستمر 250 فولت.الحد الأدنى لتحميل التيار هو 3 مللي أمبير في نقطة واحدة وتعرضه النموذجي للتيار هو 2 أمبير لمدة 10 ثوان في نقطة واحدة، والتي يمكن تكرارها كل 2 ثانية عند 0 درجة مئوية. تبديد طاقة هذه الوحدة هو أقصى 4.1 واط عند 60 درجة مئوية ، في حين أن تبديد حراره هو 13.98 BTU / ساعة.لديه وقت تأخير الخروج من 70 ميكرو ثانية اسمي/أكثر من 1 ميلي ثانية من إيقاف إلى تشغيل و 360 ميكرو ثانية اسمي/أكثر من 1 ميلي ثانية من تشغيل إلى إيقافدرجة حرارة تشغيلها تتراوح بين 0 و 60 درجة مئوية و درجة حرارة عدم تشغيلها تتراوح بين -40 و 85 درجة مئوية.هذه الوحدة تسمح أيضا لتعديل الحالات في وضع الخطأ والحالات في وضع البرنامج.
