1794-TB3 ALLEN BRADLEY PLC Products قاعدة محطة إدخال / إخراج مرنة

تفاصيل المنتج:
المصنع: ألن برادلي
رقم المنتج : 1794-TB3
نوع المنتج:وحدة قاعدة محطة الدخول والخروج المرنة

1794-TB3 هي وحدة قاعدة محطة هي جزء من Allen-Bradley Flex I / O. يتم تصنيف قاعدة المحطة هذه بـ 640 mA @ 5VDC وتصنيف الجهد بـ 120 VAC وحد أقصى 10 آمبر.يأتي مع ثلاثة (3) شرائط من محطات المسمار المسمار.

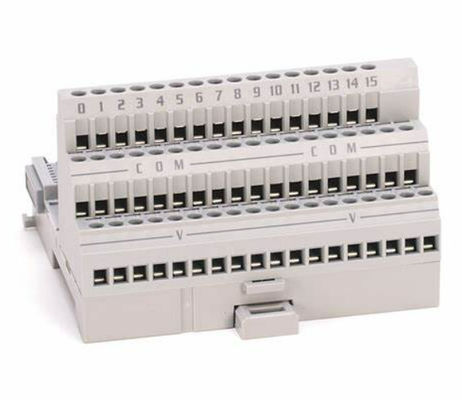

1794-TB3 هو مكون إدخال / إخراج فليكس الذي يتم تصنيعه من قبل آلن برادلي. هذا المكون هو على وجه التحديد وحدة قاعدة المحطة،تستخدم في المقام الأول كنقاط نهائية لأجهزة الميدان وأجهزة إمدادات الطاقة. تستخدم هذه الوحدة أيضاً لاستضافة وحدات إدخال/خروج Flex على وجه التحديد، 1794-IA8، 1794-IA8I، 1794-IA16، 1794-OA8، 1794-OA8I، 1794-OA16، 1794-IB8، 1794-IB16XT، 1794-IB10XOB6، 1794-IB10XOB6XT، 1794-IC16،1794-IG16، 1794-IH16 ، 1794-IV16 ، 1794-OB8 ، 1794-OB8EP ، 1794-OB8EPXT ، 1794-OB16 ، 1794-OB16D ، 1794-OB16P ، 1794-OB16PXT ، 1794-OC16 ، 1794-OG16 ، 1794-OV16 ، 1794-OV16P ، 1794-OW8 ، و 1794-OW8XT.1794-TB3 كان لديه ثلاثة (3) أشرطة نهاية. يتكون شريط المحطة العلوية من ستة عشر (16) محطة مخصصة لسلك إشارات المدخلات والمخرجات. تتكون المحطة الوسطى والسفلية من ثمانية عشر (18) محطة ،مصممة للمحطات الشائعة والجهد. -V Common يقع في المحطات النهائية B-16 و B-33; +V (Voltage In) Terminals يقع في المحطات النهائية C-34 و C-5.يقع محطة سلسلة البطاطس في C-34 (+) و B-16 (-) لتزويد داخل و C-51 (+) و B-33 (-) لتزويد خارج. 1794-TB3 لديها محطات مشبك المسمار. لتثبيت قاعدة المحطة، وضع قاعدة المحطة في اتجاه زاوية طفيفة.ربط قاعدة المحطة فوق الجزء العلوي من قاعدة DIN لتوصيل الجزء الخلفي من قاعدة المحطة إلى قاعدة DIN. يجب أن تنزلق خطاف قاعدة المحطة تحت حافة وحدة المحول ويتم تشغيل رابط FlexBus. انزلي قاعدة المحطة ودفع بقوة ضد المحول المجاور.لتثبيت قاعدة المحطة إلى DIN Rail، ودفع قاعدة المحطة حتى 1794-TB3 يتماشى ويشارك إلى DIN السكة الحديدية.

وحدة 1794-TB3 Flex I/O Terminal Base من Allen-Bradley هي جهاز يوفر نقاط اتصال محطة للأسلاك I/O ويساهم في تشكيل الطائرة الخلفية.يحتوي على ما لا يزيد عن 16 اتصال إدخال / إخراج مع 18 محطة شائعة و 18 محطة الجهديتم استخدام 1794-TB3 في تطبيق مع 125 فولت AC / DC الكهربائية التصنيف ولها الحد الأقصى لقدرة التيار الحالي من 10A مع 0.21 × 1.أسلاك نحاسية متدلية 3 ملم (24-16 AWG) مصممة لاستخدامها مع وحدات الدخول والإخراج. يحتوي 1794-TB3 على تصنيف Flexbus من 5 فولت DC عند 640mA ويقدم تيار 2A إلى محطات I / O. كما يحتوي على تصنيفات محطات V / COM من 125 فولت DC / AC و 10A عند 50-60Hz.

يوفر 1794-TB3 عزل الجهد من 125 فولت (متواصل) باستخدام نوع العزل الأساسي بين محطات الأسلاك الميدانية إلى FLEXBUS ولديه عزم دوران المسمار النهائي من 0.56 × 0.79 نسمة (5 × 7 رطلاً).لديها رمز درجة الحرارة T4A (أمريكا الشمالية) و رمز درجة الحرارة IEC T41794-TB3 لديها درجة حرارة تشغيل مقياس IEC من -20-70 درجة مئوية (-4-158 درجةF) عند 5-95٪ من الرطوبة النسبية غير المكثفة وتم اختبارها وتصنيفها لتحمل صدمة تشغيل 30G وتذبذب 5G عند 10-500Hz. 1794-TB3 هو c-UL-us، UL، CSA، و CE-معتمد ولديه أبعاد 94mm x 94mm x 69mm (3.7in x 3.7in x 2.7in).
