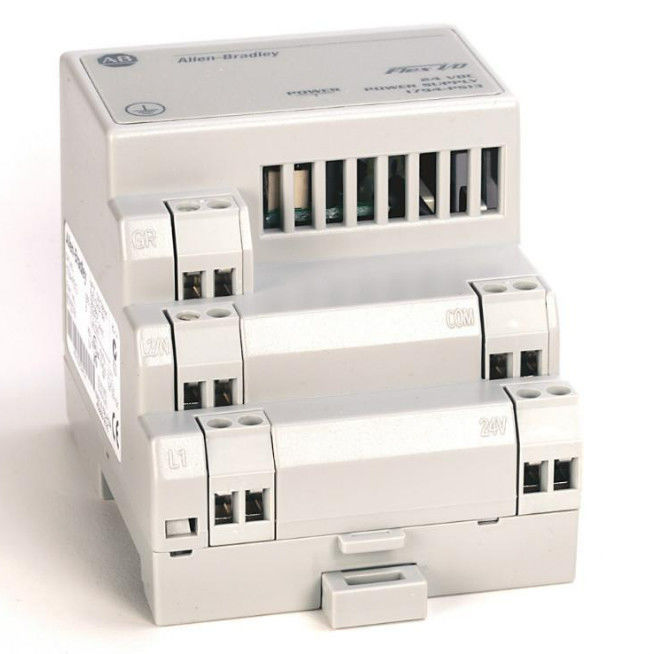

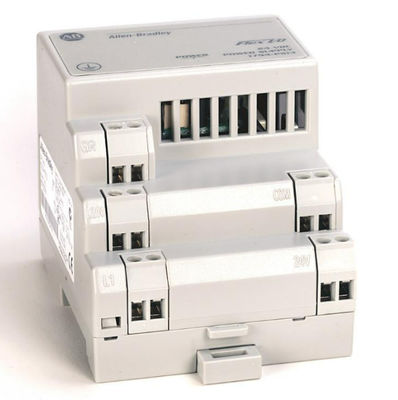

ألن برادلي 1794-PS13 وحدة إدخال / إخراج طاقة ثابتة مرنة

تفاصيل المنتج:
المصنع: ألن برادلي
رقم المنتج : 1794-PS13
نوع المنتج:وحدة إدخال/خروج متواصلة للطاقة

آلن برادلي 1794-PS13 هو مصدر طاقة إدخال / إخراج مرن. هذا المصدر طاقة لديه جهد إمدادات اسمي من 120 فولت AC ، 50/60 هرتز ؛ 0.6 A max. و 230 فولت AC ، 50/60 هرتز ؛ 0.42 الحد الأقصى مع نطاق الجهد من 85-264VAC، 47-63 هرتز. تستخدم وحدة إمدادات الطاقة هذه لتوفير الطاقة لوحدة إدخال/إخراج فلكس والمحولات. يحتوي على حد أقصى لتيار الدخول من 0.7 آمبرات وقادرة على مقاومة التيار الداخلي من 40 A نموذجية، 1 دورة متغيرة @ Vin 265V AC ، 55 °C.

آلن-برادلي 1794-PS13 هو وحدة إمدادات الطاقة التي هي جزء من عائلة منتجات PowerFlex I / O. يحتوي هذا المصدر على موجة طاقة كافية لتشغيل ما يصل إلى محول أربعة (4).لديه نطاق إدخال الجهد من 85-264VAC، 47-63 هرتز ويوفر جهد خروجي اسمي 24VDC.

يدعم 1794-PS13 طريقة تثبيت نظام PowerFlex I/O بأكمله.لتشغيل المحولات المدعومة ويمكن أيضا استخدامها مع وحدات التيار المتردد وDCهذا مصدر الطاقة لديه مؤشر مدمج يعمل على الخضراء عندما يكون الجهد الخارجي أكبر من 20.4 فولت DC ، ولكن أقل من 28 فولت DC ويظل مغلق عندما لا يتم تطبيق الطاقة على مصدر الطاقة ،الجهد الخارجي يتجاوز 35 فولت DC، وحماية من الإفراط في الجهد أغلق الوحدة وتخرج التيار أعلى من 1.4 A.

1794-PS13 لديه أبعاد مادية 87 (H) x 69 (W) x 69 (D) mm 3.4 (H) x 2.7 (W) x 2.7 (D) بوصة. لديه علبة من النوع المفتوح ويتطلب حجم الأسلاك من 0.34-2.أسلاك النحاس الصلبة أو المتدلية ذات مساحة 5 ملم مربع (22-12 AWG) مع درجة عزل 75 درجة مئوية (167 درجة فهرنهايت)، أو أعلى ، وذو سمك عزل أقصى 1.2 ملم (3/64 بوصة). فئة الأسلاك للوحدة هي 2 ، وتتطلب تطبيق عزم دوران 0.8 نيمتر (7 رطل-في) لتشديد الاتصالات.

يحتوي 1794-PS13 على نطاق جهد الخروج من 20.4-27.6 VDC بما في ذلك الضوضاء وتردد التيار المتردد بنسبة 5٪. يحتوي على تيار 1.3 A الخروج ، وطاقة الخروج من 31.2 واط وتردد الخروج من 1200 mV من ذروة إلى ذروة.

حماية الإفراط في الجهد من وحدة 1794-PS13 محدودة داخلياً إلى 40 فولت DC للإخراج.1794-PS13 يأتي مع مؤشر الطاقة الذي يتحول إلى اللون الأخضر عندما هو على والجهد الخروج هو أكبر من 20.4 فولت DC ولكن أقل من 28 فولت DC. هذا المؤشر لا يضيء عند إيقاف تشغيله. تُقاس الوحدة بأكملها 3.4 × 2.7 × 2.7 بوصة ولديها علبة من النوع المفتوح.عزل بين محطات المدخلات المتغيرة ومحطات المخرجات المترددة مطلوبة لهذه الوحدة ومتطلبات فولتاج العزل 2500 فولت متردد لمدة ثانية واحدة. إن الخروج الاسمي لهذه الوحدة هو +24 فولت DC وتنظيم فولت الخروج هو 20.4 إلى 27.6 فولت DC ، +/- 15٪ بما في ذلك الضوضاء و 5٪ التردد التيار المتردد. طاقة الخروج للوحدة هي 31.2 واط ،الحد الأقصى لموجة النفوذ هو +/- 5 ٪ 1200 م ف من ذروة إلى ذروة، و الحد الأقصى للتيار الخارجي هو 1.3 آمبر. تبديد الطاقة هو 7 واط وتبديد الحرارة هو 23.9 BTU / ساعة.درجة حرارة تشغيل 1794-PS13 من 0 إلى 55 درجة مئوية ودرجة حرارة تخزينها من -40 إلى 85 درجة مئوية، فضلا عن الرطوبة النسبية من 5 إلى 95٪ (غير مكثفة). كما أن الوحدة لديها اهتزاز تشغيل من 5 غرام عند 10 إلى 100 هرتز ، صدمة تشغيل من 30 غرام ، وصدمة غير تشغيل من 50 غرام.
