تفاصيل المنتج:
شروط الدفع والشحن:
|
| صناعة: | ألين برادلي | النموذج: | 1756-OB32 |
|---|---|---|---|
| نوع الوحدة: | وحدة إخراج التيار المباشر | النواتج: | 32 نقطة |
| الجهد: | مصدر تيار مستمر 12-24 فولت | تعمل مجموعة الجهد: | 10-31.2 فولت تيار مستمر |
| جهد العزل: | 50 فولت مستمر | نسيج: | لا شيء |
| إبراز: | 1756-OB32,كلين برادلي ControlLogix وحدة D / O,12/24 فولت وحدة D / O DC,ALLEN BRADLEY ControlLogix D/O Module,12/24V DC D/O Module |
||
تفاصيل المنتج:
المصنع: ألن برادلي
رقم المنتج : 1756-OB32
نوع المنتج: وحدة الخروج المباشرة

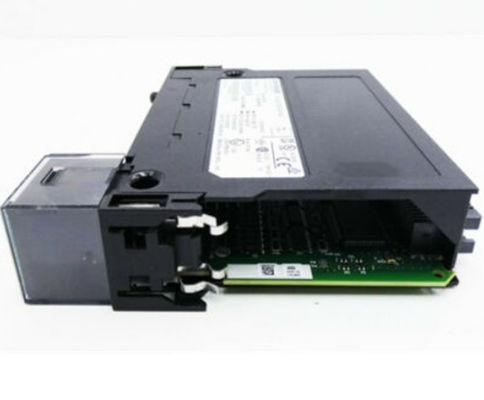

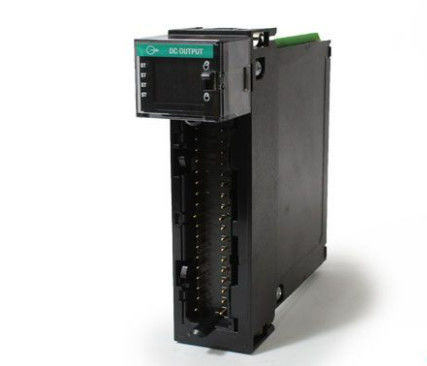

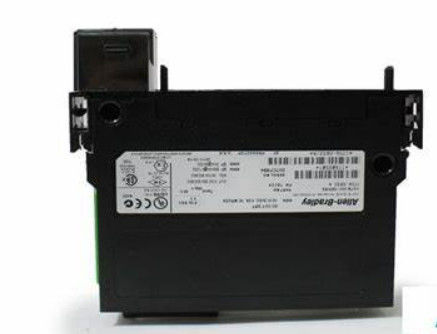

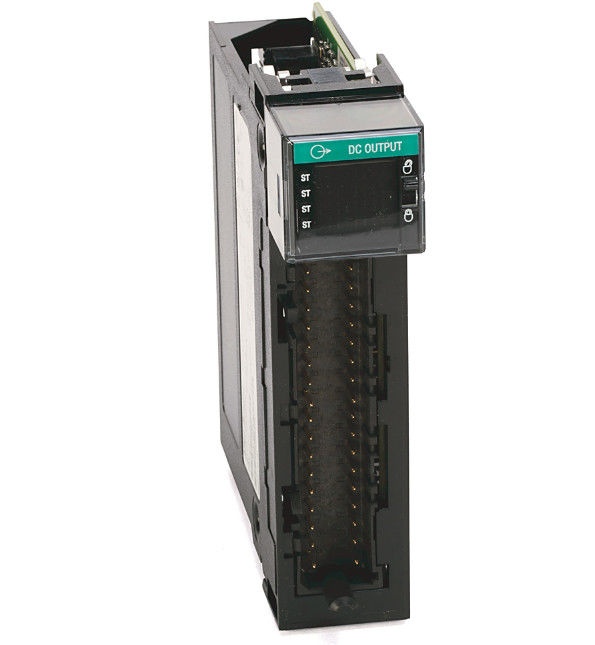

1756-OB32 هو وحدة Allen-Bradley عالية الكثافة 24VDC منفصلة. تستخدم هذه الوحدة لدفع أجهزة الإخراج المرتبطة بكل قناة من هذه الوحدة.يمكن أن تشمل أجهزة الإخراج مصابيح الطيارأجهزة الإرسال، والاتصالات، والإعلانات، والإشارات الكهربائية، والزجاجة، والصفارات، والقرون وغيرها من أجهزة التشغيل.
هذه الوحدة المخرجة مثالية للاستخدام في الأنظمة التي يوجد فيها عدد كبير من المخرجات مع مساحة محدودة لتركيب هيكل ControlLogix أكبر أو التوسع.يحتل فتحة واحدة ويدعم التثبيت في الهيكل المحلي أو البعيدهذه الوحدة متوافقة للاستخدام مع أي معالج ControlLogix بما في ذلك الإصدارات الأخيرة من ControlLogix.
هذا 1756-OB32 مزود بـ 32 مؤشر LED يستخدم لمراقبة تشغيل القناة.هذه مؤشرات لوحة الأمامية هي أداة مهمة لحل المشاكل البصرية كما يمكن استخدامها لتأكيد أمر المراقب إلى الحمل المتصلكل قناة لها معايير قابلة للتكوين الفردية ودعم إجبار الإخراج. تدعم هذه الوحدة فقط تكوين المصادر.
مطلوب كتلة محطة قابلة للإزالة (RTB) للاستخدام مع هذه الوحدة. RTB المناسبة لهذه الوحدة الإخراجية هي 1756-TBCH و 1756-TBS6H.تستخدم RTBs لتوفير اتصال وحداتي لأجهزة الإخراجأثناء استبدال الوحدة ، يتم إزالة RTB بالكامل من فتحة التثبيت ونقله إلى وحدة الاستبدال. وهذا يمنع إعادة العمل بالأسلاك لإجراء صيانة أسرع وإصلاح الأخطاء.
التأمين الموصى به لهذه الوحدة هو 5x20mm 800 mA المقدمة من Littelfuse p/n SP001.1003 أو Schurter p/n 216.800. مطلوب كتلة محطة قابلة للإزالة (RTB) للاتصالات الخارجة للأسلاك. بالنسبة لهذه الوحدة ، فإن RTB المتوافقة الوحيدة هي مشبك القفص 1756-TBCH ومشبك الربيع 1756-TBS6H.تذكر لتثبيت وأرضية الهيكل وإمدادات الطاقة قبل تثبيت الوحدة مع RTBكما تحتوي الوحدة على مؤشرات إضاءة الحالة التي تظهر حالة الوحدة وحالة الإدخال والخروج الفردية.
صيغ الاتصال التي تعمل مع وحدة 1756-OB32 هي بيانات الإخراج المجدولة، وبيانات الإخراج، وتحسين الرف، وتحسين الرف الاستماع فقط، وبيانات الإخراج الاستماع فقط.يمكنك أيضا تكوين الحالات في وضع الخطأ لكل نقطة والحالات في وضع البرنامج لكل نقطة. يمكنك اختيار الخيارات التالية لكليهما: حافظ على الحالة الأخيرة، تشغيل، أو إيقاف التشغيل. لاحظ أن هذا يتم تعيينه افتراضيًا للجميع.
يحتوي وحدة 1756-OB32 على فئة الجهد من مصدر 12/24 فولت DC ومجموعة الجهد التشغيلي من 10 إلى 31.2 فولت DC. يبلغ استهلاك التيار عند 5.1 فولت DC 300 mA و عند 24 فولت ، يبلغ استهلاك التيار 2 mA.لديها أيضاً طاقة خلفية إجمالية 1.58 واط، مع الحد الأقصى لتيار التسرب خارج الحالة لكل نقطة من 0.5 مآ لكل نقطة، وحد أقصى انخفاض في الجهد في الحالة من 200 ميفوليت DC عند 0.5 A.الحد الأقصى لتلك الكهرباء هو 1 أيه لمدة 10 ميس لكل نقطة ويمكن تكرارها كل 2 ثانية عند 60 درجة مئوية وحد أدنى لتلك الكهرباء هو 3 مآ لكل نقطةالحد الأقصى للتيار في نقطة عند 50 درجة مئوية هو 0.5A و 0.35A عند 60 درجة مئوية ، في حين أن الحد الأقصى للتيار في الوحدة هو 16A عند 50 درجة مئوية و 10A عند 60 درجة مئوية.هذه الوحدة لديها أيضا فولتاج العزل المستمر من 250 فولت.
المواصفات التقنية
| المصنع | روكويل أوتوماتيك |
| العلامة التجارية | ألين برادلي |
| رقم الجزء / رقم الكتالوج | 1756-OB32 |
| السلسلة | ControlLogix |
| نوع الوحدة | وحدة الخروج المباشرة |
| النتائج | 32 نقطة |
| الجهد | 12-24 فولت مصدر متزامن |
| نطاق الجهد التشغيلي | 10-31.2 فولت DC |
| وقت تأخير الإخراج، من OFF إلى ON | 60 μs nom/1 ms max |
| وقت تأخير الإخراج، من التشغيل إلى الإيقاف | 200 μs nom/1 ms max |
| التيار في نقطة واحدة | 0.5 A @ 50 °C (122 °F) خفض خطي 0.35 A @ 60 °C (140 °F) |
| التيار لكل وحدة | 16 A @ 50 °C (122 °F) خفض خطي 10 A @ 60 °C (140 °F) |
| الحد الأقصى للوجهة المسموح بها في التيار | 0.5 آمبر عند 50 درجة مئوية، 0.35 آمبر عند 60 درجة مئوية |
| وحدات تصنيف التيار الخارجي القصوى | 16 آمبر عند 50 درجة مئوية، 10 آمبر عند 60 درجة مئوية |
| UPC | 10662468702994 |
| تبديد الطاقة (ماكس) | 4.8 واط عند 60 درجة مئوية |
| التيار الخلفي عند 5 فولت | 300 ملي آمبر |
| كتلة المحطة القابلة للإزالة | 1756-TBCH، 1756-TBS6H |
| التوتر العازل | 50 فولت مستمر |
| الحجرة | لا شيء |
