1794-AENTR ALLEN BRADLEY منتجات PLC محول الاتصالات المرنة لإدخال وإخراج

تفاصيل المنتج:
المصنع: ألن برادلي
رقم المنتج : 1794-AENTR

نوع المنتج:وحدة إدخال / إخراج مزدوجة منفذ إثنر / إيب

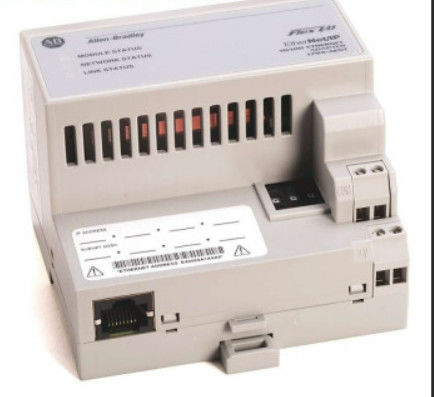

آلن-برادلي 1794-AENTR هو محول اتصالات Flex I / O. هذا المحول هو جهاز مثبت على سكة حديد DIN ، يحتوي على منفذ اتصالات Ethernet ،تستخدم لربط رف الإدخال/الإخراج المرن إلى مركز، وحدة تحكم تعمل على إثنترنيت. يدعم معدل الاتصال 10/100 Mbps مع متطلبات فولتاج المدخل من 19.2 - 31.2 VDC. يدعم تثبيت ما يصل إلى ثمانية (8) وحدات إدخال / إخراج فلكس.

وحدة ألين برادلي 1794-AENTR هي وحدة مكونة لعائلة منتجات Flex I/O. هذه الوحدة هي محول اتصالات إيثيرنث زائد،تستخدم عادة لتنفيذ شبكة إثنتر عالية التوافر لأنها تدعم تنفيذ طوبولوجيا حلقة مستوى الجهاز (DLR).

يتم تحقيق اتصالات إثنتر عن طريق منافذ RJ45 مزدوجة تدعم بروتوكول إثنتر I / P.هذه الموانئ تدعم الخطية لشبكة الاتصالات البسيطة وتوصيلة الحلقة لشبكة التوافر العالي. يدعم معدل الاتصال 10/100 Mbps وقادر على التواصل مع ما يصل إلى ثمانية (8) وحدات إدخال / خروج مرنة إلى جهاز التحكم المتصل بالشبكة.

يتم تركيب 1794-AENTR مباشرة على قاطرة DIN. تحقق من نقطة التثبيت من الاهتزازات والصدمات المفرطة. الاهتزازات والصدمات التشغيلية المقبولة للوحدة هي 5g و 30g على التوالي.يجب توصيل مصدر طاقة خارجي بجهد إمدادات اسمي 24VDC إلى محطات الطاقة في 1794-AENTR لتشغيل الوحدةنطاق التيار الكهربائي المقبول هو 19.2... 31.2 فولت DC ، بما في ذلك 5٪ من موجة التيار المتردد. حجم سلك الموصل الموصى به عند إنشاء اتصالات بالوحدة هو 0.33....3.31 ملم مربع أو 22...12 AWG، أسلاك نحاسية متدلية مع معزلة مستوى 75 درجة مئوية أو 167 درجة فهرنهايت أو أعلى وسمك العزل الأقصى 1.2 ملم أو 3/64 بوصة.

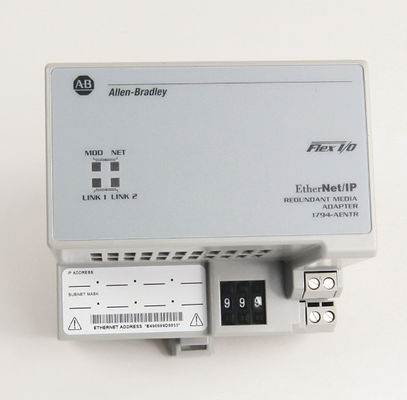

تم تزويد هذه الوحدة بمؤشرات الحالة التي قد تساعد المستخدمين في استكشاف الأخطاء ومراقبة الوحدة.إيثيرنت لينك1 وإيثيرنت لينك2. يتم إضاءة LED حالة الوحدة والشبكة باللون الأخضر عند العادة والأحمر عند مواجهة المشاكل. يتم إضاءة حالة الرابط 1 والرابط 2 باللون الأصفر المتوهج للاتصالات 10 Mbps والأخضر للاتصالات 100 Mbps.

آلن-برادلي 1794-AENTR هو و Flex I / O ثنائي الموانئ EtherNet / IP وحدة محول الوسائط الاضافية. يمكنها التعامل مع ما يصل إلى 8 وحدات I / O و لديها معدل اتصال من 10 إلى 100 ميجابايت في الثانية.إنه يأتي مع التيار الداخلي من 18 آمبر لمدة 2 مللي ثانيةلديه فولتاج مدخل اسمي 24 فولت DC ومجموعة فولتاج مدخل من 19.2 إلى 31.2 فولت DC ، والتي تشمل 5٪ التردد التيار المتردد.هذه الوحدة لديها استهلاك طاقة أقصاه 500 مآ وواحد 400 مآ عند 24 فولت DC وحد أقصى Flexbus من 640 مآ عند 5 فولت DC.

وحدات محولات Ethernet مثل 1794-AENTR تربط وحدات تحكم قادرة على Ethernet / IP مثل ControlLogix و CompactLogix.يأتي مع مؤشرات الحالة التي تسمح للمستخدمين لمراقبة ظروف الشبكة (الأحمر / الأخضر)، والوحدة (الأحمر / الأخضر) ، وكلا الروابط (الصفراء / الخضراء). فولت العزل لهذه الوحدة مستمرة عند 50 فولت ولديها نوع عزل أساسي.لقد تم اختبارها من الطاقة إلى Flexbus وإيثيرنث عند 1000 فولت AC لمدة 60 ثانيةلديه أقصى استنزاف طاقة 7.1 واط عند 19.2 فولت DC وتبديد حرارة 24.2 BTU / ساعة عند 24 فولت DC.

يجب عدم تركيب هذه الوحدة وإزالتها عندما تكون مشغلة.مصدر الطاقة لهذه الوحدة يجب أن يكون متوافقًا مع الجهد المنخفض للغاية للسلامة (SELV) أو محميًا متوافقًا مع الجهد المنخفض للغاية (PELV) للامتثال لتوجيه CE للجهد المنخفض (LVD). يتم تركيبها باستخدام حديد DIN. لا يلزم تخطيط الشبكة ولا توجد جداول توجيه لهذه الوحدة. يمكن لوحدة 1794-AENTR التواصل مع وحدات FLEX I / O على نفس حديد DIN.لاحظ أن المستخدمين بحاجة إلى تكوين عنوان IP وعنوان بوابة الاختيارية وقناع الشبكة الفرعية قبل استخدام هذه الوحدة. تتسع وحدات 1794-AENTR بأكملها 3.4 x 3.7 x 2.7 بوصة. هذا المكيف مناسب لمتطلبات تطبيقات معينة تستخدم شبكة إيثيرنت.وتشمل هذه الحالات الحاجة إلى إرسال البيانات بانتظام أو لإدارة المنشأة.هناك مفتاح مدمج لمستويات عالية من التوافر وتكوين محرك الأقراص وجمع البيانات والتحكم في العمليات على شبكة واحدة عالية السرعة ، مع اتصالات الإنترنت / الإنترنت.يستخدم بروتوكول المراقبة والمعلومات (CIP).
