SLCTM 500 Allen Bradley 1746 NI4 4 قنوات وحدات الدخول والخروج التناظرية

وحدات الدخول والخروج التناظرية الأربعة القنوات Allen-Bradley 1746-NI4 SLCTM 500

تفاصيل المنتج:
المصنع: ألن برادلي
رقم المنتج : 1746-NI4
نوع المنتج:وحدة SLC 500 للدخول والخروج التناظرية

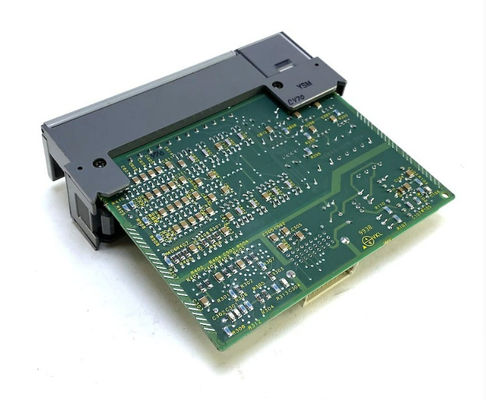

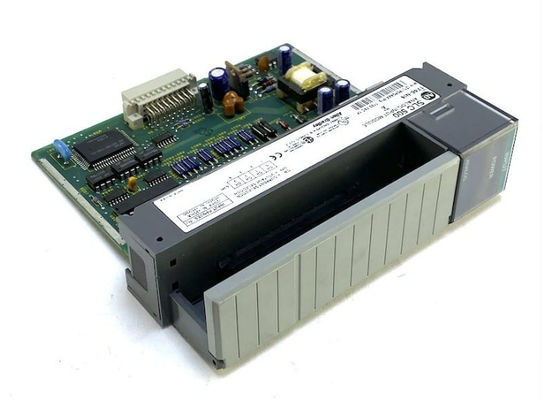

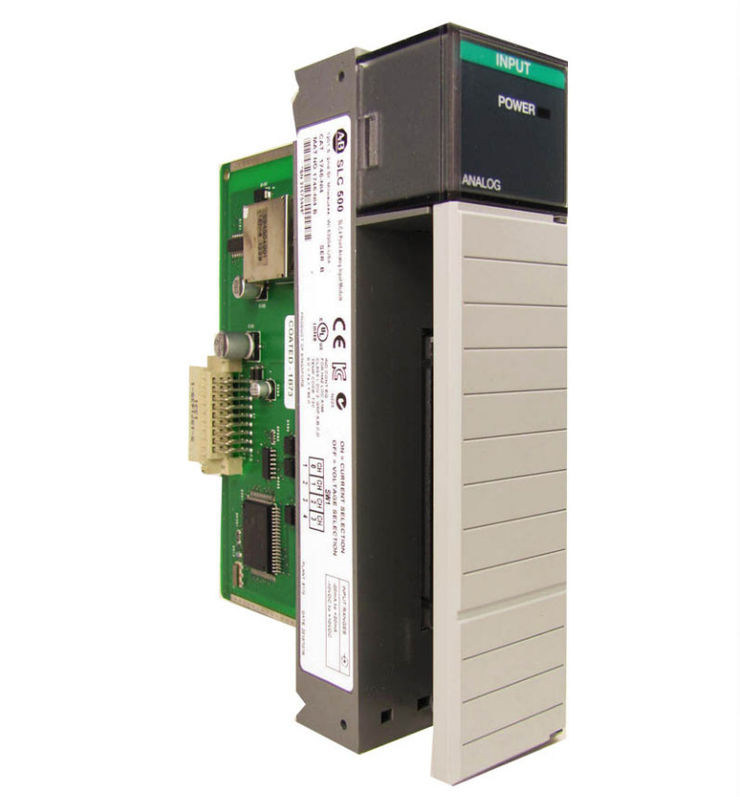

آلن برادلي 1746-NI4 هو SLC 500 وحدة إدخال / خروج التناظرية. هذه وحدة إدخال / خروج التناظرية لديها أربعة (4) قنوات إدخال غير معزولة للتفاضل أو الجهد أو التيار.هذه الوحدة تحتل فتحة واحدة من هيكل SLC 500 ومتوافقة مع الأجهزة الثابتة أو النموذجية.

آلن برادلي 1746-NI4 هو SLC 500 أربع (4) قنوات من قنوات الدخول التناظرية. لديها قنوات تناظرية قابلة للاختيار من قبل المستخدم للجهد أو التيار لدعم تطبيقات مراقبة ومراقبة متعددة.لديه دقة 16 بت ويحتوي على كتلة محطة قابلة للإزالة توفر اتصالات قناة الدخول التناظريةهذه القناة يمكن توصيلها باعتبارها مدخل تفاضلي. هناك DIP الذي يتحول على لوحة الدوائر لتحديد المدخل أو التيار الكهربائي.التيار الخلفي عند 5 فولت من هذه الوحدة هو 25 mAعند 24 فولت ، يكون التيار 85 م. يجب توخي الحذر لتجنب توصيل مصدر الجهد دون تيار جهاز الإرسال ، إلخ إلى القناة المهيأة لدخول التيار.قد يحدث تشغيل غير صحيح للوحدة أو تلف للوحدة.

1746-NI4 لديه أطوال كابلات قياسية من 0.5واحد، اثنان5، و 5.0 متر. وصلة AIFM لهذه الوحدة هي D-shell 15-pin. ألين برادلي 1746-NI4 لديها مواصفات مدخل الحلقة الحالية: نطاق المدخل هو +/-20 mA (اسمية) و +/-30 mA (قصوى).عائق المدخل هو 250 أوم مع دقة 1.22070 و μA لكل LSB وتحرك خطأ مكاسب تقريب من +/-67 ppm / درجة مئوية. الدقة الكلية عند 25 درجة مئوية هي +/- 0.365٪ من المقياس الكامل ، +/- 0.642٪ عند 60 درجة مئوية.الانجراف الدقيق الكلي هو +79 ppm / درجة مئوية من المقياس الكامل. نطاق الجهد المدخل 1746-NI4 ′s هو +/-10 فولت DC -1 LSB. عائقها هو 1 ميغا أوم. الانجراف الدقيق هو +63 ppm / درجة مئوية من المقياس الكامل. الدقة هي 305.176 و μV لكل LSB ،مع انحراف خطأ مكاسب عند +/- 57 ppm / درجة مئويةالدقة الشاملة عند 25 درجة مئوية هي +/- 0.284٪ من المقياس الكامل ، و +/- 0.504٪ عند 60 درجة مئوية.

1746-NI4 هو وحدة مدخلات تناظرية من سلسلة SLC 500 من Allen-Bradley. يحتوي على أربع (4) قنوات مدخلات متباينة غير معزولة ، قابلة للاختيار بشكل فردي للجهد أو المدخلات الحالية.تتضمن نطاقات إشارات المدخلات القابلة للاختيار -20 إلى +20 mA (أو) -10 إلى +10V dc.

تعمل الوحدة عن طريق تحويل إشارة الدخول التناظرية عبر Delta Sigma Modulation مع نطاق من -16,384 إلى +16,384 لدخول التيار و -32,768 إلى + 32,767 لدخول الجهد.يمكن معالجة البيانات المتحولة باستخدام خوارزمية Scaling لعرض متغير العملية المقاسكلا الطريقتين تنتج نفس الناتج المقياس.

هذه الوحدة متوافقة لاستخدامها مع جهاز تحكم ثابت أو وحدات أجهزة SLC 500.الإصدار الثابت للأجهزة من SLC 500 يأتي مع قنوات إدخال / إخراج مضمنة مع قدرات توسيع محدودةالجهاز المكونة وحدات SLC 500 PLC يحتوي على نظام وحدات كاملة وقابلة للتخصيص.

هذه الوحدة لديها مؤشر LED مدمج للإشارة إلى حالة كل قناة والحالة العامة لعملية الوحدة.هذا يوفر تشخيص وحدة سريعة التي يمكن الوصول إليها أيضا من خلال المراقبهذا النظام من التقارير يسمح أسرع فترة استكشاف الأخطاء ويزيد من توافر الوحدة.
