تفاصيل المنتج:
شروط الدفع والشحن:
|
| المصنع: | أدوات MTL | رقم المنتج: | MTL5514 |
|---|---|---|---|
| عدد القنوات: | واحد | وقت الاستجابة: | 10 مللي ثانية كحد أقصى |
| تصنيف الاتصال (المنطقة 2): | 35 فولت، 2 أمبير، 100 فولت أمبير | الحد الأقصى للاستهلاك الحالي: | 25mA عند 24V dc |
| تبديد الطاقة داخل الوحدة: | 0.6 واط عند 24 فولت | الضمان: | سنة واحدة |
| إبراز: | MTL5514 MTL Switch,واجهة كاشف القرب |
||

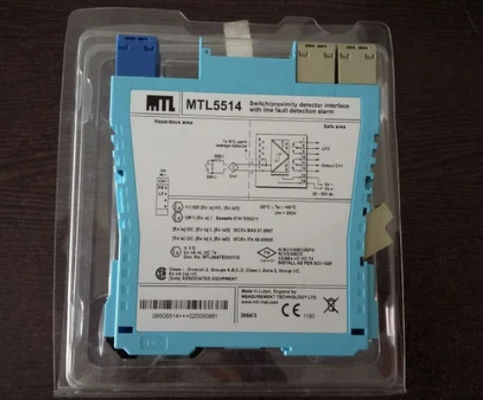

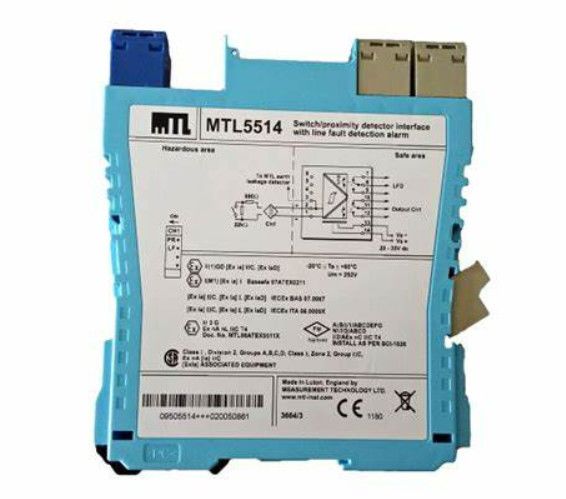

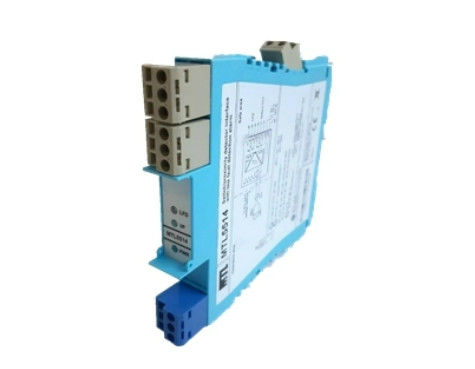

MTL5514 واجهة مفتاح MTL / كاشف القرب
الوصف
يتيح MTLx514 التحكم في حمولة المنطقة الآمنة ، من خلال رلاي ، بواسطة كاشف القرب أو مفتاح يقع في منطقة خطرة.
يتم الإشارة من خلال رله منفصل ومشار إليه على الجزء العلوي من الوحدة. يتم توفير مفاتيح لتحديد عكس المرحلة وتمكين الكشف عن خطأ الخط
عدد القنوات
واحد
موقع المحولh
المنطقة 0، IIC، T6 المنطقة الخطرة
(ديف)1المجموعة (أ) الموقع الخطير
موقع جهاز الكشف عن القرب
المنطقة 0، IIC، منطقة خطر T4?? 6، إذا كانت معتمدة بشكل مناسب
(ديف)1المجموعة (أ) الموقع الخطير
مدخلات المناطق الخطرة
المدخلات التي تتوافق مع معايير BS EN6094756:2001
أجهزة الكشف عن القرب (NAMUR)
الجهد المطبق على جهاز الاستشعار
7 إلى 9 فولت متزامن من 1kΩ ± 10%
خصائص المدخلات والمخرجات
المرحلة الطبيعية
المخرجات مغلقة إذا كان المدخل > 2.1mA (< 2kΩ في دائرة المدخل)
المخرجات مفتوحة إذا كان المدخل < 1.2mA (> 10kΩ في دائرة المدخل)
التشنج: 200μA (650Ω) الاسمية
كشف خطأ الخط (LFD) (عندما يتم تحديده)
قابلة للاختيار من قبل المستخدم عن طريق المفاتيح على جانب الوحدة. أخطاء الخط
يتم الإشارة إليها بواسطة مصباح LED. يتم تشغيل رلاي خطأ الخط وتقديم القناة
إيقاف تشغيل جهاز الإرسال الخارجي إذا تم الكشف عن خطأ في خط المدخل
إنذار الدائرة المفتوحة إذا كان < 50μA
إنذار الدائرة المفتوحة مغلق إذا كان Iin > 250μA
إنذار الدائرة القصيرة إذا كان Rin < 100Ω
إيقاف تشغيل إنذار الدائرة القصيرة إذا كان Rin > 360Ω
ملاحظة: يجب تركيب المقاومات عند استخدام جهاز LFD مع مدخل اتصال
500Ω إلى 1kΩ في سلسلة مع مفتاح
20kΩ إلى 25kΩ بالتوازي مع التبديل
مخرج المنطقة الآمنة
MTL4514 و MTL5514
قناة: رله قطب واحد مع اتصالات التبديل
LFD: رله قطب واحد مع اتصالات التبديل
MTL4514B
قناة: رله قطب واحد
LFD: رله ذو قطب واحد
مؤشرات LED
الأخضر: إشارة الطاقة
الأصفر: حالة القناة ، عندما يتم تشغيل الطاقة في المخرج
الأحمر: إشارة LFD ، عند اكتشاف خطأ الخط
الحد الأقصى لاستهلاك التيار
25mA عند 24V dc
تبديد الطاقة داخل الوحدة
0.6 واط عند 24 فولت
وصف السلامة
Uo=10.5V Io=14mA Po=37mW Um = 253V rms أو dc
