MTL5532 عازل النبضات أدوات MTL 4/20mA مخرجات التيار

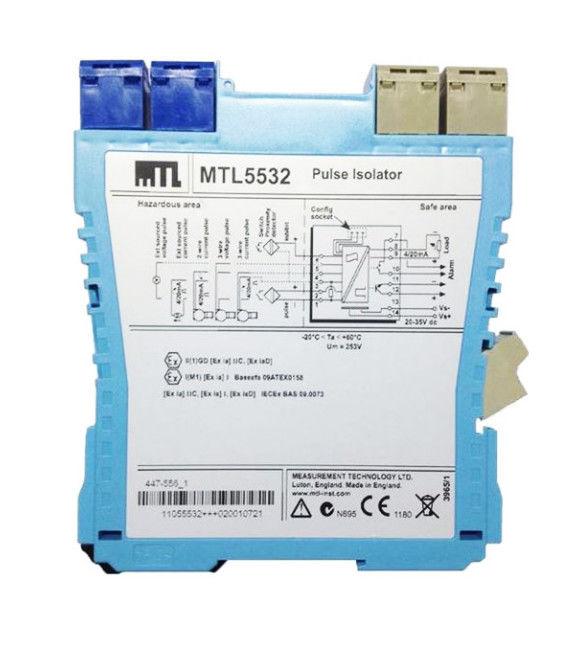

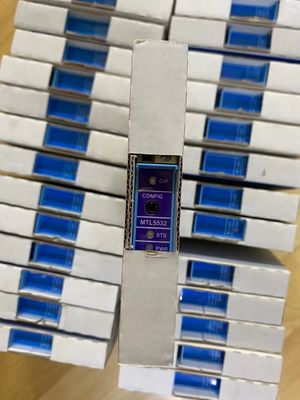

MTL5532 عازل نبضات الأجهزة MTL

MTLx532 يعزل النبضات من مفتاح، كاشف القرب،
جهاز إرسال نبضات أو جهاز إرسال نبضات الجهد الموجود في مكان خطير
المنطقة. انها مثالية للتطبيقات التي تنطوي على ارتفاع معدلات النبض والسرعة
أوقات الاستجابة، من خلال تكرار النبضات في المنطقة الآمنة.
يتم توفير مخرج متناسب مع التردد أيضا، جنبا إلى جنب مع رله
الخروج، والتي يمكن تكوينها للعمل كإنذار.
تم تنفيذها بواسطة جهاز كمبيوتر شخصي.

المواصفات
انظر أيضا المواصفات المشتركة

• عدد القنوات
واحد، عائم بالكامل
• نوع جهاز الاستشعار
أجهزة التبديل أو كاشف القرب (NAMUR/BS EN 6094756:2001)
جهاز إرسال للجهد أو النبضات من سلك 2 أو 3
• موقع المفتاح
المنطقة 0، IIC، T6 المنطقة الخطرة
القسم 1، المجموعة أ، الموقع الخطير
• موقع جهاز الكشف عن القرب أو جهاز الإرسال
المنطقة 0، IIC، T4T6 إذا كانت معتمدة بشكل مناسب
(ديف)1المجموعة (أ) الموقع الخطير
• المدخلات
مدخل المفتاح:
الخروج ON إذا كان مفتاح مغلق
إدخال كاشف القرب:
الإثارة: 7.0 إلى 9.0 فولت متزامن من 1kΩ الاسمية
الخروج ON إذا كان المدخل > 2.1mA* (< 2kΩ)
إنتاج مغلق إذا كان المدخل < 1.2mA * (> 10kΩ)
التشغيل الهستيريسية: 0.2mA (650Ω) الاسمية
*معايير NAMUR و BS EN 6094756:2001
مدخلات النبضات الحالية:
إمدادات جهاز الإرسال: 16.5 فولت متزامن عند 20mA
التيار الدائري القصير: 24mA
الخروج: داخل > 9.0mA = ON، داخل < 7.0mA = OFF
التشغيل الهستيريزي: 0.5mA
مدخلات الجهد النبض
عائق المدخل: > 10kΩ
فولتاج نقطة التبديل (Vsp): 3، 6 أو 12V الاسمية
(يمكن تحديد المستخدم بواسطة مفاتيح على جانب الوحدة)
الناتج: Vin > Vsp = ON، Vin < Vsp = OFF
التحويل الهستيريسية: 100mV + (0.1 × Vsp) نموذجية
• إنتاج نبضات المنطقة الآمنة
التأخير الأقصى: 10μs
الجهد القصوى خارج الحالة: 35 فولت
الحد الأقصى لتيار التسرب خارج الحالة: 10μA
المقاومة القصوى في الحالة: 25Ω
الحد الأقصى للتيار الحالي: 50mA
إيقاف التشغيل إذا فشلت الإمدادات
الملاحظة: إشارة LFD هي Zener-diode محمية ضد الأحمال التحفيزية
• إنتاج التيار الحالي لمنطقة الأمان
تأخير التقاط المدخل: فترات إشارة 2 (5ms min.)
نطاق الإشارة: 4 إلى 20mA
النطاق تحت/ فوق: 0 إلى 22mA
مقاومة الحمل: 0 إلى 450Ω @ 20mA
المقاومة الخارجة: > 1MΩ
التموج: < 50μA من قمة إلى قمة
دقة: أفضل من 20μA عند 20 درجة مئوية
تحرك درجة الحرارة: < 1μA/°C
وقت الإرتفاع (10٪ - 90٪ ، بعد تغيير الخطوة): 60 ميس
• مخرج الإنذار
الإرسال على الإنذار، 0.5A @ 35Vdc أقصى.
• عرض النبض
ارتفاع: 10μs min
منخفضة: 10μs دقيقة
• نطاق التردد
0 50kHz - وضع النبض
0 ️ 10KHz - للخروج التناظري
• مؤشرات LED
الأخضر: إشارة الطاقة
الأصفر: يعمل عندما تكون الدائرة الخارجة تعمل
الأحمر: يضيء عند وجود خطأ أو خطأ في الخط
• الطاقة المطلوبة
65mA عند 24V dc
70mA عند 20V dc
55mA عند 35V dc
• تبديد الطاقة داخل الوحدة
1.35 واط كحد أقصى عند 24 فولت
1.75 واط كحد أقصى عند 35 فولت
• وصف السلامة (Um = 253V rms أو dc)
المحطات 2 إلى 1 و 6 إلى 1
يو_o=10.5 فولت I_o=14mA P_o= 37mW
المحطات 4 إلى 3 و 1
يو_o= 28 فولت I_o= 93mA P_o= 651mW
المحطات 3 إلى 1
أجهزة غير تخزين الطاقة ≤1.5 فولت، ≤0.1A و ≤25mW؛ يمكن أن تكون
متصلة دون شهادة أخرى في أي حلقة IS بجهد دائرة مفتوحة < 28V
المحطات 5 إلى 4 و 1
V_أقصى≤ 28 فولت، I_أقصى≤ 94mA، P_أقصى≤ 0.66 واط
• مُهيّئ
جهاز كمبيوتر شخصي يعمل ببرنامج MTL PCS45 مع واجهة متسلسلة PCL45USB.
