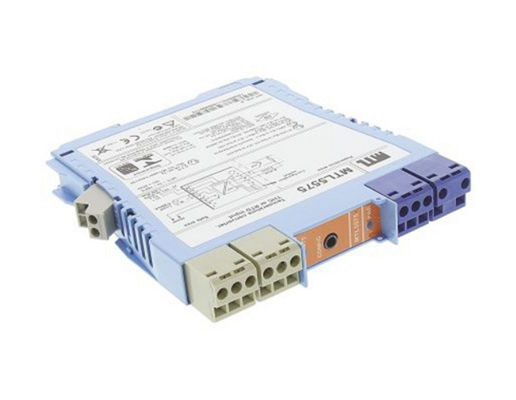

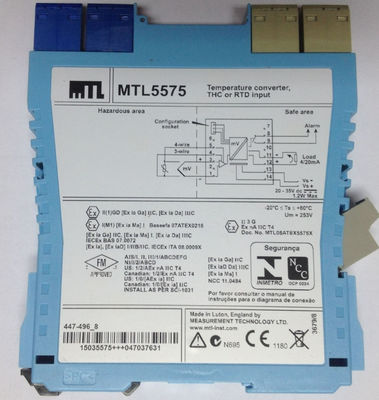

MTL5575 محول درجة حرارة MTL Industries

MTL5575 MTL أدوات تحويل درجة الحرارة

MTL5575 يحول إشارة مستمرة منخفضة المستوى من مستشعر درجة الحرارة مثبت في منطقة خطرة إلى تيار 4/20mA لتشغيل حمولة منطقة آمنة. تشمل الميزات القابلة للاختيار البرمجية خطية,المدى والرصد والاختبار والترقيم لجميع أنواع الحرارة و 2 ، 3 أو 4 سلاسل RTDs. (للتطبيقات الحرارية ، تضم وصلة HAZ-CJC على المحطات 1 ٪ 3 مستشعر CJC متكامل).يتم تنفيذ التكوين باستخدام جهاز كمبيوتر شخصييتم توفير مخرج إنذار واحد ويمكن تكوينها لإنذار العملية أو لتوفير إشعار عن فشل الحرارة المبكر.

المواصفات
انظر أيضا المواصفات المشتركة

• عدد القنوات
واحد
• مصدر الإشارة
أنواع THC J ، K ، T ، E ، R ، S ، B أو N إلى BS 60584 و XK mV مدخل
RTDs 2/3/4 الأسلاك البلاتينية إلى BS 60751
Pt 100، Pt 500، Pt 1000
كيو-50 و كيو-53
الني 100/500/1000 دين 43760
• موقع مصدر الإشارة
المنطقة 0، IIC، T4-6 المنطقة الخطرة
القسم 1، المجموعة أ، الموقع الخطير
• نطاق إشارة الدخول
من 75 إلى +75mV، أو من 0 إلى 400Ω (0 إلى 1000Ω أجهزة استشعار Pt & Ni)
• نطاق إشارة الدخول
3 إلى 150mV، أو 10 إلى 400Ω (10 إلى 1000Ω أجهزة استشعار Pt & Ni)
• تيار تحفيز RTD
200μA الاسمية
• تعويض التقاطع البارد
أوتوماتيكية أو قابلة للاختيار
• خطأ تعويض التقاطع البارد
≤ 1.0 درجة مئوية
• رفض الوضع المشترك
120 ديسيبل لـ 240 فولت عند 50 هرتز أو 60 هرتز (استجابة 500 ميس)
• رفض الوضع التسلسلي
40 ديسيبل لـ 50 هرتز أو 60 هرتز
• دقة المعايرة (في 20 درجة مئوية)
(يشمل التشنج، غير الخطيّة والإعادة)
المدخلات: (استجابة 500ms)
mV/THC: ± 15μV أو ± 0.05% من القيمة المدخلة ((أيهما أكبر)
RTD: ± 80mΩ
الخروج: ± 11μA
• تحرك درجة الحرارة (معتاد)
المدخلات:
mV/THC: ± 0.003% من القيمة المدخلة/°C
RTD: ± 7mΩ/°C
الخروج: ± 0.6μA/°C
• مثال على دقة المعايرة وتحرك درجة الحرارة
(إدخال RTD - 500ms استجابة)
العرض: 250Ω
الدقة: ± (0.08/250 + 11/16000) × 100%
= 0.1% من المدى
تحرك درجة الحرارة: ± (0.007/250 x 16000 + 0.6) μA/°C
= ± 1.0μA/°C
• القيادة الآمنة في حالة فشل أجهزة الاستشعار
الدرجة العليا، الدرجة السفلى، أو خارج
• الإرهاق المبكر
الكشف المبكر عن الإرهاق للثرموبارتات (عندما يتم اختيارها)
تنشيط الإنذار عند زيادة مقاومة الحلقة > 50Ω
• نطاق الإخراج
من 4 إلى 20mA الاسمية إلى 600Ω كحد أقصى.
• مخرج الإنذار (يمكن تكوينه)
رله ON في حالة الإنذار، 250mA @ 35V أقصى
• أقصى مقاومة للرصاص (THC)
600Ω
• وقت الاستجابة
قابلة للتكوين - 500 ms افتراضية ((دقة عند 100/200ms - الاتصال MTL)
• مؤشر LED
الأخضر: إشارة الطاقة والحالة
الأصفر: إشارة إنذار، عندما يتم إغلاق جهات الاتصال
• الحد الأقصى لاستهلاك التيار (مع إشارة 20mA)
50mA عند 24V
• تبديد الطاقة داخل الوحدة (مع إشارة 20mA)
1.2 واط عند 24 فولت
• وصف السلامة
الرجوع إلى الشهادة عن المعلمات. Um=253V rms أو dc
• مُهيّئ
جهاز كمبيوتر شخصي يعمل برنامج MTL PCS45
واجهة سلسلية PCL45USB
