تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع الحاجز: | كلف | عدد القنوات: | 2 |
|---|---|---|---|
| مصدر التيار: | 20 / 35 فولت تيار مستمر | جهد الأمان: | الحد الأقصى 10.5 فولت |
| الحد الأدنى من درجة حرارة التشغيل: | -20°C | أقصى درجة حرارة للتشغيل: | +60 درجة مئوية |
| شهادة المنطقة الخطرة: | أتكس | وزن المشتريات: | 2 كجم |
| إبراز: | MTL5513 أدوات MTL,حاجز أمان أدوات MTL,mtl5513,MTL Instruments Safety Barrier,mtl5513 |
||

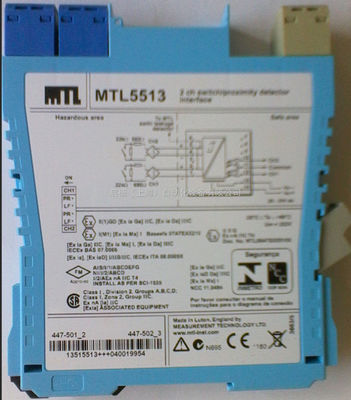

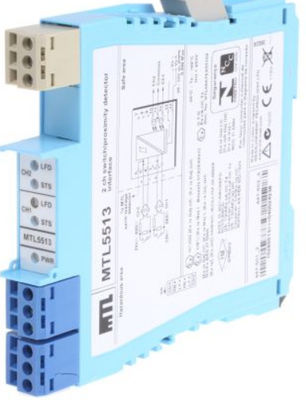

MTL5513 MTL أدوات التبديل / واجهة كاشف القرب
يسمح MTL5513 بإخراجين للحالة الصلبة في المنطقة الآمنة ليتم التحكم بهما بواسطة مفتاحين أو أجهزة الكشف عن القرب الموجودة في المنطقة الخطرة.ترانزستورات الخروج Ch1/Ch2 تتشارك في محطة مشتركة ويمكن أن تتحول إلى إشارات قطبية +ve أو -veيتم تمكين عكس مرحلة الإخراج المستقل واكتشاف أخطاء الخط عبر مفاتيح لكل مخرج. يتم توفير إشارة LFD على الجزء العلوي من الوحدة.
المواصفات
انظر أيضا المواصفات المشتركة
• عدد القنوات
اثنان
• موقع المفاتيح
المنطقة 0، IIC، T6 المنطقة الخطرة
القسم 1، الموقع الخطير من المجموعة A
• موقع أجهزة الكشف عن القرب
المنطقة 0، IIC، منطقة خطر T4?? 6 إذا كانت معتمدة بشكل مناسب
القسم 1، الموقع الخطير من المجموعة A
• مدخلات المناطق الخطرة
المدخلات التي تتوافق مع معايير BS EN60947 5 6: 2001 لمستشعرات القرب (NAMUR)
• الجهد المطبق على جهاز الاستشعار
7 إلى 9 فولت متزامن من 1kΩ ± 10%
• خصائص المدخلات والمخرجات
المرحلة الطبيعية
المخرجات مغلقة إذا كان المدخل > 2.1mA (< 2kΩ في دائرة المدخل)
المخرجات مفتوحة إذا كان المدخل < 1.2mA (> 10kΩ في دائرة المدخل)
التشنج: 200μA (650Ω) الاسمية
• الكشف عن خطأ الخط (LFD) (عندما يتم تحديده)
يمكن للمستخدم تحديدها لكل قناة عبر مفاتيح على جانب الوحدة. يتم الإشارة إلى أخطاء الخط بواسطة LED لكل قناة.
إنذار الدائرة المفتوحة إذا كان < 50μA
إنذار الدائرة المفتوحة مغلق إذا كان Iin > 250μA
إنذار الدائرة القصيرة إذا كان Rin < 100Ω
إيقاف تشغيل إنذار الدائرة القصيرة إذا كان Rin > 360Ω
ملاحظة: يجب تركيب المقاومات عند استخدام جهاز LFD مع مدخل اتصال
500Ω إلى 1kΩ في سلسلة مع مفتاح
20kΩ إلى 25kΩ بالتوازي مع التبديل
• عكس المرحلة
مستقلة لكل قناة، قابلة للاختيار من قبل المستخدم
• مخرجات المنطقة الآمنة
أجهزة الخروج العائمة للحالة الصلبة متوافقة مع الدوائر المنطقية
تردد العمل: dc إلى 500Hz
الجهد القصوى في حالة الغياب: ± 35 فولت
الحد الأقصى لتيار التسرب خارج الحالة: ± 50μA
المقاومة القصوى في الحالة: 25Ω
الحد الأقصى للتيار الحالي: ± 50mA
• مؤشرات LED
الأخضر: إشارة الطاقة
أصفر: اثنان: حالة القناة، عندما تكون النتيجة نشطة
الأحمر: اثنان: إشارة LFD ، عندما يتم الكشف عن خطأ الخط
• الحد الأقصى لاستهلاك التيار
30mA عند 24V
• تبديد الطاقة داخل الوحدة
0.65W نموذجية عند 24 فولت، مع أحمال 10mA
0.78W أقصى مع 50mA الأحمال
• وصف السلامة (كل قناة)
يوo=10.5 فولت Io=14mA Po= 37mW Uم= 253 فولت rms أو dc
