تفاصيل المنتج:
شروط الدفع والشحن:
|
| رقم المنتج.: | MTL5511 | نوع المنتج: | التبديل/ واجهة كاشف القرب |
|---|---|---|---|
| الجهد المطبق على جهاز الاستشعار: | 7 إلى 9 فولت متزامن من 1kΩ ± 10% | وقت الاستجابة: | 10 مللي ثانية كحد أقصى |
| تصنيف الاتصال (المنطقة 2): | 35 فولت، 2 أمبير، 100 فولت أمبير | الحد الأقصى للاستهلاك الحالي: | 25mA عند 24V |
| تبديد الطاقة داخل الوحدة: | 0.6 واط عند 24 فولت | الأبعاد (LxWxH): | 1.58 سم × 10.98 سم × 12.36 سم |
| إبراز: | MTL5511 أدوات MTL,مفتاح أدوات MTL,MTL5511,MTL Instruments Switch,MTL5511 |
||

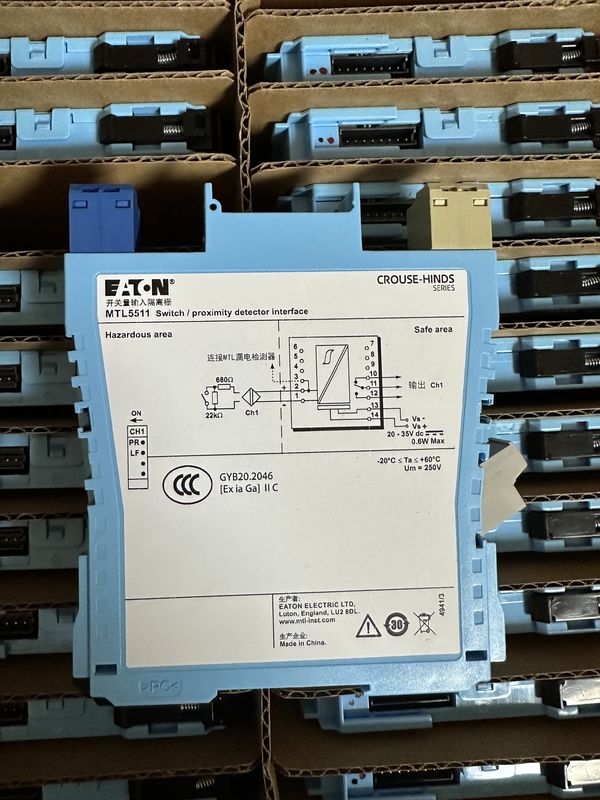

MTL5511 MTL أدوات التبديل / واجهة كاشف القرب
يتيح MTL5511 التحكم في حمولة المنطقة الآمنة بواسطة مفتاح أو كاشف قرب يقع في منطقة خطرة.
يتم الكشف عن حالات القطع القصير في الأسلاك الميدانية بواسطة جهاز الكشف عن الأخطاء في الخط (LFD) ويتم الإشارة إليها أيضًا على الجزء العلوي من الوحدة.يتم تحديد عكس المرحلة للقناة بواسطة مفتاح على جانب الوحدة ويتم توفير الإخراج عن طريق جهات الاتصال بالمركز الإنتقال.
المواصفات
انظر أيضا المواصفات المشتركة
• عدد القنوات
واحد
• موقع المفاتيح
المنطقة 0، IIC، T6 المنطقة الخطرة
القسم 1، الموقع الخطير من المجموعة A
• موقع جهاز الكشف عن القرب
المنطقة 0، IIC، منطقة خطر T4?? 6 إذا كانت معتمدة بشكل مناسب
القسم 1، الموقع الخطير من المجموعة A
• مدخلات المناطق الخطرة
المدخلات التي تتوافق مع معايير BS EN60947 5 6: 2001 لمستشعرات القرب (NAMUR)
• الجهد المطبق على جهاز الاستشعار
7 إلى 9 فولت متزامن من 1kΩ ± 10%
• خصائص المدخلات والمخرجات
المرحلة الطبيعية
المخرجات مغلقة إذا كان المدخل > 2.1mA (< 2kΩ في دائرة المدخل)
المخرجات مفتوحة إذا كان المدخل < 1.2mA (> 10kΩ في دائرة المدخل)
التشنج: 200μA (650Ω) الاسمية
• الكشف عن خطأ الخط (LFD) (عندما يتم تحديده)
يمكن تحديدها من قبل المستخدم عبر مفاتيح على جانب الوحدة. يتم الإشارة إلى خطأ الخط بواسطة مصباح LED. يتم إيقاف تشغيل جهاز الإرسال
تم اكتشاف خطأ خط المدخل.
إنذار الدائرة المفتوحة إذا كان < 50μA
إنذار الدائرة المفتوحة مغلق إذا كان Iin > 250μA
إنذار الدائرة القصيرة إذا كان Rin < 100Ω
إيقاف تشغيل إنذار الدائرة القصيرة إذا كان Rin > 360Ω
ملاحظة: يجب تركيب المقاومات عند استخدام جهاز LFD مع مدخل اتصال
500Ω إلى 1kΩ في سلسلة مع مفتاح
20kΩ إلى 25kΩ بالتوازي مع التبديل
• مخرج المنطقة الآمنة
رله قطب واحد مع اتصالات التبديل
ملاحظة: يجب أن تكون الأحمال التفاعلية مقيدة بشكل كاف
• خصائص الإرسال
وقت الاستجابة: 10 ثانية كحد أقصى
تصنيف الاتصال ((منطقة آمنة): 50 فولت AC ، 2A ، cosØ > 0.7,
40 فولت متزامن، 2A، حمل المقاومة
تصنيف الاتصال ((المنطقة 2): 35 فولت ، 2A ، 100VA

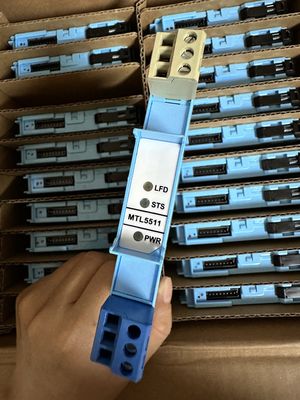

• مؤشرات LED
الأخضر: إشارة الطاقة
الأصفر: حالة القناة ، عندما يتم تشغيل الطاقة في المخرج
الأحمر: إشارة LFD ، عند اكتشاف خطأ الخط
• الحد الأقصى لاستهلاك التيار
25mA عند 24V
• تبديد الطاقة داخل الوحدة
0.6 واط عند 24 فولت
• وصف السلامة (كل قناة)
يوo=10.5 فولت Io=14mA Po= 37mW Uم= 253 فولت rms أو dc
