تفاصيل المنتج:
شروط الدفع والشحن:
|
| المصنع: | بيبرل + فوكس | رقم المنتج: | R4D0-FB-IA12.0 |
|---|---|---|---|
| طول السلك: | 120 م | الجهد الاسمي: | 10 ... 14 فولت |
| عدد المخرجات: | 8 أو 10 أو 12 | تبديد الطاقة: | انظر الجدول 1 |
| عدد الأجهزة لكل مخرج: | 1 | التصميم / التركيب: | تركيب مجلس الوزراء |
| إبراز: | R4D0-FB-IA12.0 حاجز الحافلة الميدانية,بيبرل فوكس حاجز الحافلة الميدانية,طول الكابل 120 متر حاجز الحافلة الميدانية,PEPPERL FUCHS Fieldbus Barrier,120m Cable Length Fieldbus Barrier |
||

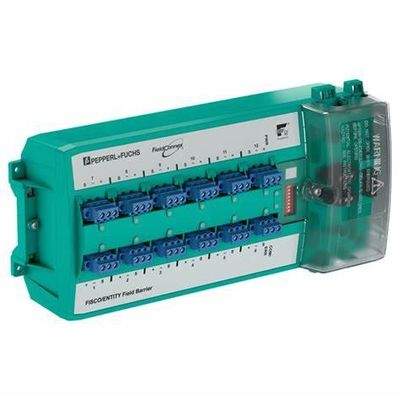

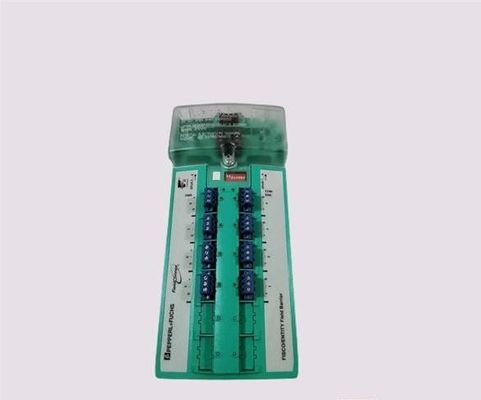

بيبرل فوكس حاجز الحافلة الميدانية R4D0-FB-IA12.0
| وصف المنتج |
|---|
| حاجز الحافلة الميدانية، وحدة لتركيب قاطرة DIN |
| المواصفات العامة | ||
|---|---|---|
| التصميم / التثبيت | تركيب الخزانات | |
| التثبيت في المنطقة الخطرة | المنطقة 1 / قسم 2 | |
| اتصال الحافلة الميدانية | ||
| تدفق الطاقة | انظر الجدول 1 | |
| الكابل الرئيسي (الجذع) | ||
| الجهد الاسمي | 16... 32 فولت DC ، ما لا يقل عن 15 فولت في حالة البني |
|
| التيار الاسمي | الجذع داخل إلى الجذع خارجا ما يصل إلى 2 أ انظر الجدول 1 | |
| خيار أرضية درع الكابل | سعة من خلال 5.7 nF مباشرة |
|
| انخفاض في الجهد | الجذع في الجذع خارجا 100 ملف أقصى. | |
| عدد المرفقات | ما يصل إلى 3 لكل قطعة | |
| حماية القطبية العكسية | مدمجة | |
| النتائج | ||
| عدد المخرجات | 8، 10 أو 12 | |
| عدد الأجهزة لكل مخرج | 1 | |
| طول الكابل | 120 متر | |
| الجهد الاسمي | 10... 14 فولت | |
| التيار الاسمي | ماكس 43 mA في عقدة واحدة ، الحد الأقصى 320 mA من التيار الكلي في جميع الدبابيس |
|
| التيار الدائري القصير | 53 mA ، 1 mA في حالة الاحتياط | |
| خيار أرضية درع الكابل | سعة من خلال 4.4 nF | |
| الحماية من الإرتفاع | الحماية من الإفراط في الجهد إذا تجاوز الجهد 39 فولت، ما لا يزيد عن 41 فولت | |
| ميزات التشخيص والحماية | ||
| عزل الخطأ | الحد من التيار الحالي في الدوائر القصيرة الحماية من الارتداد في العصبات تمنع الإشارة عند العصبات |
|
| تشخيص الطبقة المادية | مستوى الإشارة عند العصبات حركة الإشارة عند العصبات مستوى الضوضاء عند العصبات |
|
| مؤشرات/وسائل التشغيل | ||
| التبديل | S1 ON: تنشيط إنذارات التشخيص S2 ON: تنبيهات تشخيصية نشطة S3-S8: غير مستخدم |
|
| LED PWR | الأخضر: فولتاج الحافلة > 16 فولت | |
| LED COM/ERR | المضيئة باللون الأصفر: الاتصال بالحافلة الميدانية وحالة الطبقة الفيزيائية الأحمر: خطأ في الأجهزة |
|
| الـ LED SPURS | الأحمر: 2 هرتز متوهجة في حالة الاختصار | |
| العزل الغالفاني | ||
| السلك الرئيسي/المخرجات | لا يتأثر العزل بالتداخلات وفقًا لمعيار EN 60079-11 ، القيمة القصوى للجهد 375 فولت | |
| المخرجات/المخرجات | لا عزل | |
| الامتثال التوجيهي | ||
| التوافق الكهرومغناطيسي | ||
| التوجيه 2014/30/EU | EN 61326-1:2013 | |
| الامتثال القياسي | ||
| التوافق الكهرومغناطيسي | NE 21:2011 | |
| درجة الحماية | IEC/EN 60529 | |
| معيار الحافلات الميدانية | الـ IEC 61158-2 | |
| الظروف المناخية | IEC 60721 | |
| مقاومة الصدمات | EN 60068-2-27 | |
| المقاومة للهزات | EN 60068-2-6 | |
| ظروف البيئة | ||
| درجة حرارة البيئة | -40... 70 °C (-40... 158 °F) | |
| درجة حرارة التخزين | -40... 85 °C (-40... 185 °F) | |
| الرطوبة النسبية | < 95٪ غير مكثفة | |
| مقاومة الصدمات | 15 غرام 11 ثانية | |
| المقاومة للهزات | 1 غرام ، 10... 150 هرتز | |
| مقاومة التآكل | وفقًا لـ ISA-S71.04-1985 ، مستوى شدة G3 | |
| المواصفات الميكانيكية | ||
| نوع الاتصال | محطة المسمار ، قابلة للشحن أو محطة الربيع ، قابلة للشحن | |
| القطع العرضي للقلب | انظر الجدول 2 | |
| مواد السكن | البوليكربونات | |
| درجة الحماية | IP20 | |
| الكتلة | 2100 غرام | |
| الأبعاد | انظر الأبعاد | |
| التثبيت | تركيب سكة حديد DIN | |
| بيانات للتطبيق فيما يتعلق بالمناطق الخطرة | ||
| شهادة فحص النوع الأوروبي | BVS 13 ATEX E 121 X | |
| العلامة |  II 2 ((1) G Ex eb ib mb [ia Ga] IIC T4 جيجابايتII (1) D [Ex ia Da] IIICI (M1) [Ex ia Ma] |
|
| الكابل الرئيسي (الجذع) | ||
| أقصى فولتاج آمن |
253 فولت AC | |
| النتائج | وفقا لـ FISCO والكيان | |
| القوة | 1.063 W | |
| الجهد | 17.1 فولت | |
| التيار الحالي | 248.55 مآ | |
| الحثية | مجموعة الغازات IIC 470 μH ، مجموعة الغازات IIB 2 mH |
|
| السعة | مجموعة الغازات IIC 367 nF ، المجموعة الغازية IIB 2.15 μF |
|
| الامتثال التوجيهي | ||
| التوجيه 2014/34/EU | EN IEC 60079-0:2018+AC:2020 ، EN 60079-7:2015+A1:2018 ، EN 60079-11:2012 ، EN 60079-18:2015 | |
| الموافقات الدولية | ||
| موافقة CSA | (سي إس إيه 14)70004139 | |
| رسم التحكم | 116-0400 | |
| المعتمدة | الفئة 1، القسم 2، المجموعات A، B، C، D الفئة I، المنطقة 1، AEx/Ex e ib mb [ia Ga] IIC T4 Gb الفئة I، المنطقة 1، AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb المعدات المرتبطة بالفئة 1، القسم 1 المجموعات A، B، C، D المعدات المرتبطة بالفئة الثانية، القسم 1 المجموعات E، F، G المعدات المرتبطة بالفئة الثالثة، القسم 1 |
|
| موافقة IECEx | IECEx BVS 13.0119X | |
| المعتمدة | Ex eb ib mb [ia Ga] IIC T4 جيجابايت [Ex ia Da] IIIC [Ex ia Ma] أنا |
|
| الشهادات والموافقات | ||
| مؤسسة فيلدبوس | FF-846 | |
