تفاصيل المنتج:
شروط الدفع والشحن:
|
| المصنع: | بيبرل + فوكس | رقم المنتج: | KFD2-UT2-1 |
|---|---|---|---|
| الجهد القياسي: | 20 ... 30 فولت تيار مستمر | أنواع القياس: | اتصال 2-، 3-، 4 أسلاك |
| عناصر العرض: | المصابيح | مقاومة المدخلات: | ≥ 1 ميجا أوم (-100...100 مللي فولت) |
| الجهد: | يمكن اختياره ضمن النطاق -100 ... 100 مللي فولت | استهلاك الطاقة: | max. الأعلى. 0.98 W 0.98 واط |
| إبراز: | KFD2-UT2-1 PEPPERL FUCHS الحاجز المعزول,الحاجز المعزول KFD2-UT2-1,kfd2 ut2 1 |
||

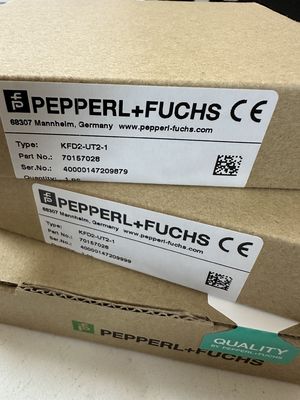

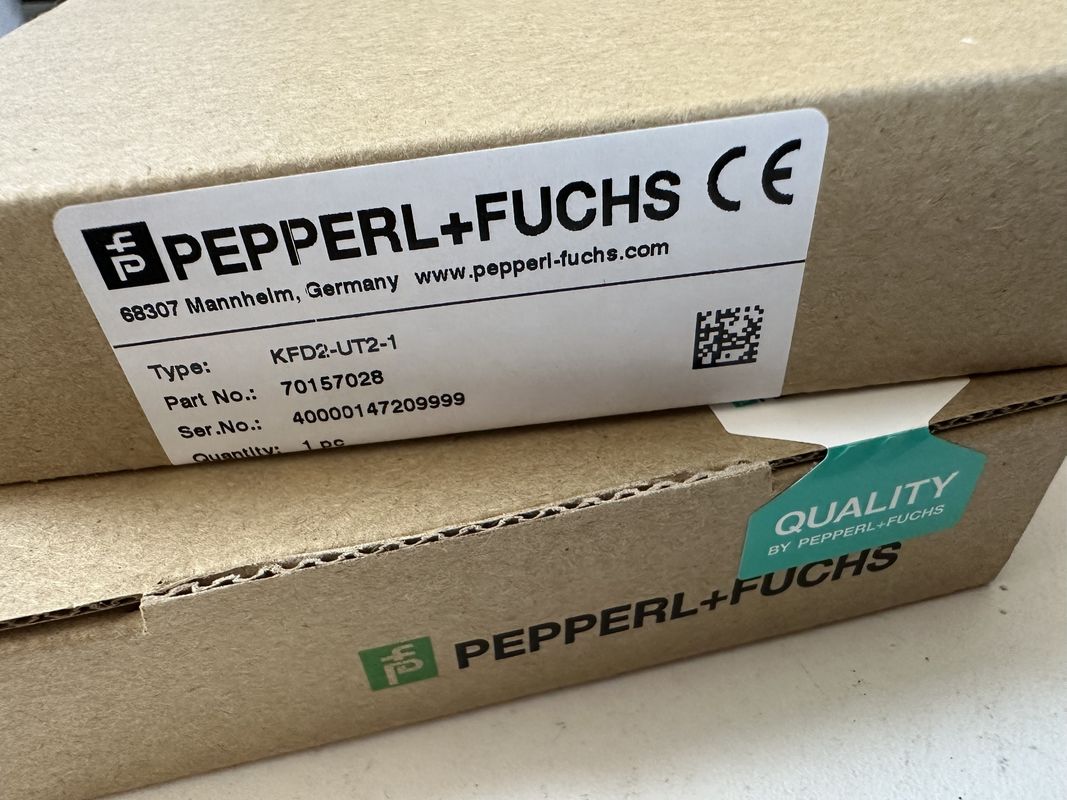

PEPPERL FUCHS KFD2-UT2-1 محول درجة حرارة عالمية قابلة للتكوين بواسطة PACTware
تفاصيل المنتج:
المصنع: بيبيرل + فوكس
رقم المنتج : KFD2-UT2-1
نوع المنتج: محول الحرارة العالمي
الوظيفة
هذا المكيف الإشارة يوفر العزل الكهربائي بين دوائر المجال ودوائر التحكم.
الجهاز يحول إشارة مقياس درجة الحرارة المقاومة أو ثيرموبول أو مقياس طاقة إلى تيار خروجي متناسب.
تتوفر كتلة الطرف القابلة للإزالة K-CJC-** كمكون إضافي للتعويض الداخلي للاتصال البارد للثرموبالات.
يتم الإشارة إلى خطأ بواسطة مصابيح LED وإخراج رسالة خطأ جماعية منفصلة.
يمكن تكوين الجهاز بسهولة باستخدام برنامج تكوين PACTware.
لمزيد من المعلومات، راجع الدليل و www.pepperl-fuchs.com.
البيانات التقنية
| المواصفات العامة | ||
| نوع الإشارة | المدخلات التناظرية | |
| المعايير المتعلقة بالسلامة الوظيفية | ||
| مستوى سلامة النزاهة (SIL) | SIL 2 | |
| المعروض | ||
| الاتصال | محطات 14 + ، 15 ، أو وحدة تغذية الطاقة / Power Rail | |
| الجهد الاسمي | 20... 30 فولت DC | |
| (ريبل) | ضمن نطاق التسامح | |
| تبديد الطاقة | ≤ 0.98 واط | |
| استهلاك الطاقة | أقصى 0.98 واط | |
| واجهة | ||
| واجهة البرمجة | مصدر البرمجة | |
| المدخلات | ||
| جانب الاتصال | جانب الحقل | |
| الاتصال | المحطات 1، 2، 3، 4 | |
| البحث والتطوير | النوع Pt10، Pt50، Pt100، Pt500، Pt1000 (EN 60751: 1995) | |
| النوع Pt10GOST، Pt50GOST، Pt100GOST، Pt500GOST، Pt1000GOST (6651-94) | ||
| نوع Cu10, Cu50, Cu100 (P50353-92) | ||
| النوع Ni100 (DIN 43760) | ||
| التيار القياس | حوالي 200 μA مع RTD | |
| أنواع القياس | وصلة 2-، 3-، 4-أسلاك | |
| مقاومة الرصاص | ما يصل إلى 50 Ω لكل خط | |
| مراقبة حلقة القياس | كسر في جهاز الاستشعار، وقطع قصير في جهاز الاستشعار | |
| أجهزة الحرارة | النوع B، E، J، K، N، R، S، T (IEC 584-1: 1995) | |
| النوع L (DIN 43710: 1985) | ||
| النوع TXK، TXKH، TXA (P8.585-2001) | ||
| تعويض التقاطع البارد | الخارجية والداخلية | |
| مراقبة حلقة القياس | كسر جهاز الاستشعار | |
| مقياس الطاقة | 0... 20 kΩ (اتصال سلكي) ، 0.8... 20 kΩ (اتصال سلكي) | |
| الجهد | قابل للاختيار ضمن النطاق -100... 100 م.ف. | |
| مقاومة المدخل | ≥ 1 MΩ (-100... 100 mV) | |
| الناتج | ||
| جانب الاتصال | جانب التحكم | |
| الاتصال | الخروج I: المحطة 7: المصدر (-), المغسلة (+), المحطة 8: المصدر (+), المحطة 9: المغسلة (((-) | |
| الناتج | مخرجات التيار التناظري | |
| النطاق الحالي | 0... 20 مآ أو 4... 20 مآ | |
| إشارة خطأ | 0 أو 2 مآ، 21.5 مآ (حسب NAMUR NE43) | |
| المصدر | الحمل 0... 550 Ω | |
| الجهد الدائري المفتوح ≤ 18 فولت | ||
| المغسلة | الجهد عبر المحطات 5... 30 فولت. إذا تم تزويد التيار من مصدر > 16.5 فولت، | |
| المقاومة المتسلسلة ≥ (V - 16.5) / 0.0215 Ω مطلوبة، حيث V هو فولتاج المصدر. | ||
| القيمة القصوى للمقاومة هي (V - 5) / 0.0215 Ω. | ||
| خصائص النقل | ||
| الانحراف | ||
| بعد المعايرة | Pt100: ± (0.06 ٪ من قيمة القياس في K + 0.1 ٪ من امتداد + 0.1 K (4 اتصال أسلاك)) | |
| الحرارة: ± (0.05 ٪ من قيمة القياس في °C + 0.1 ٪ من المدى + 1 K (1.2 K للأنواع R و S)) ، بما في ذلك ± 0.8 K خطأ تعويض التقاطع البارد (CJC) | ||
| mV: ± (50 μV + 0.1٪ من المدى) | ||
| مقياس الطاقة: ± (0.05 ٪ من المقياس الكامل + 0.1 ٪ من المدى ، (باستثناء الأخطاء الناجمة عن مقاومة الرصاص)) | ||
| تأثير درجة الحرارة المحيطة | Pt100: ± (0.0015٪ من قيمة القياس في K + 0.006٪ من النطاق) / K ΔTأمب*) | |
| الحرارة: ± (0.02 K + 0.005٪ من قيمة القياس في °C + 0.006٪ من النطاق) / K ΔTأمب*)) ، بما في ذلك تأثير تعويض التقاطع البارد (CJC) | ||
| mV: ± (0.01 ٪ من قيمة القياس + 0.006 ٪ من المسافة) / K ΔTأمب*) | ||
| مقياس الطاقة: ± 0.006٪ من المدى/K ΔTأمب*) | ||
| *)ΔTأمب= التغير في درجة حرارة البيئة المرجعية إلى 23 درجة مئوية (296 كيلومترا) | ||
| تأثير جهد التوريد | < 0.01 ٪ من المدى | |
| تأثير الحمل | ≤ 0.001 ٪ من قيمة الإخراج لكل 100 Ω | |
| وقت التفاعل | قيمة أسوأ حالة (تم تمكين كسر جهاز الاستشعار و/أو الكشف عن انقطاع سريع في جهاز الاستشعار) | |
| mV: 1 s ، العاملات الحرارية مع CJC: 1.1 s ، العاملات الحرارية ذات درجة حرارة مرجعية ثابتة: 1.1 s ، RTD من 3 أو 4 أسلاك: 920 ms ، RTD من 2 أسلاك: 800 ms ، Potentiometer: 2.05 s | ||
| العزل الغالفاني | ||
| الدوائر المدخلة/الدارات الأخرى | العزل الأساسي وفقًا لمعيار IEC 61010-1 ، وجهد العزل الاسمي 300 فولتإف | |
| المخرجات / الإمدادات ، مدخلات البرمجة | العزل الوظيفي، الجهد العازل الاسمي 50 فولت AC | |
| لا يوجد عزل كهربائي بين مدخل البرمجة والإمدادات. | ||
| كابل البرمجة يوفر العزل الكهربائي بحيث يتم تجنب حلقات الأرض. | ||
| مؤشرات/إعدادات | ||
| عناصر العرض | مصابيح LED | |
| التكوين | عبر PACTware | |
| التسمية | مساحة للتسمية في الأمام | |
| الامتثال التوجيهي | ||
| التوافق الكهرومغناطيسي | ||
| التوجيه 2014/30/EU | EN 61326-1:2013 (المواقع الصناعية) | |
| الامتثال | ||
| التوافق الكهرومغناطيسي | NE 21:2006 | |
| درجة الحماية | IEC 60529:2001 | |
| ظروف البيئة | ||
| درجة حرارة البيئة | -20... 60 °C (-4... 140 °F) | |
| المواصفات الميكانيكية | ||
| درجة الحماية | IP20 | |
| الاتصال | محطات المسامير | |
| الكتلة | حوالي 130 غرام | |
| الأبعاد | 20 × 119 × 115 ملم (0.8 × 4.7 × 4.5 بوصة) (W × H × D) ، نوع السكن B2 | |
| الطول | 119 ملم | |
| العرض | 20 ملم | |
| عمق | 115 ملم | |
| التثبيت | على قاطع الارتباط DIN 35 ملم وفقًا لمعيار EN 60715:2001 | |
| معلومات عامة | ||
| معلومات إضافية | لاحظ الشهادات وإعلانات الامتثال ودلائل التعليمات والدلائل عند الاقتضاء. للمزيد من المعلومات انظر www.pepperl-fuchs.com. | |
