تفاصيل المنتج:
شروط الدفع والشحن:
|
| المصنع: | بيبرل + فوكس | رقم المنتج: | KFD2-STC5-Ex1.H |
|---|---|---|---|
| نوع الإشارة: | المدخلات التناظرية | مستوى سلامة السلامة (SIL): | سيل 2 |
| الجهد الاسمي: | 18 ... 30 فولت تيار مستمر | اشارة ادخال: | 4 ... 20 مللي أمبير |
| حمولة: | 0 ... 800 أوم | عناصر العرض: | مصباح LED |
| إبراز: | KFD2-STC5-Ex1.H,مزود طاقة جهاز الإرسال SMART,PEPPERL FUCHS إمدادات الطاقة من جهاز الإرسال الذكي,SMART Transmitter Power Supply,PEPPERL FUCHS SMART Transmitter Power Supply |
||

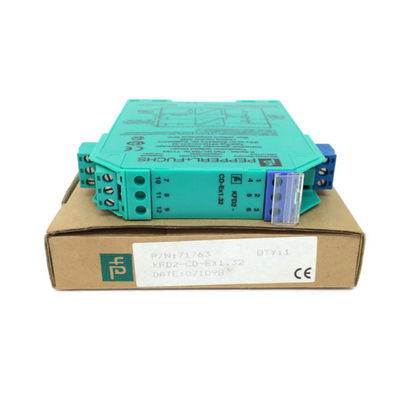

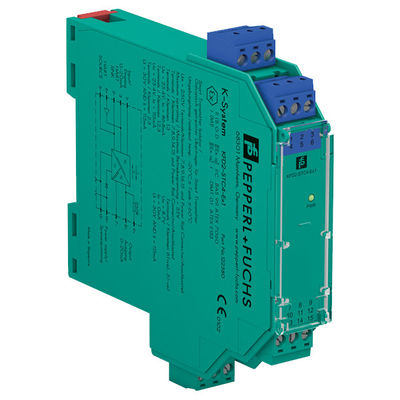

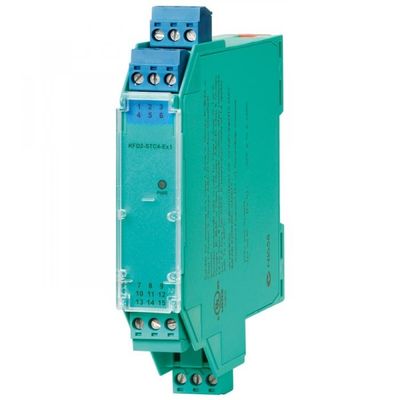

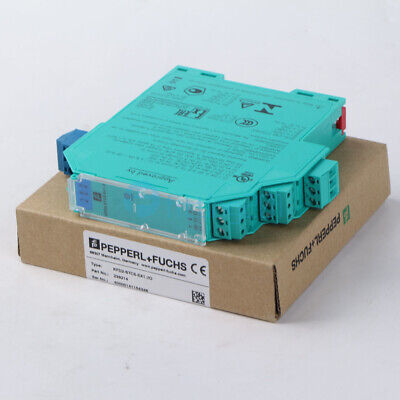

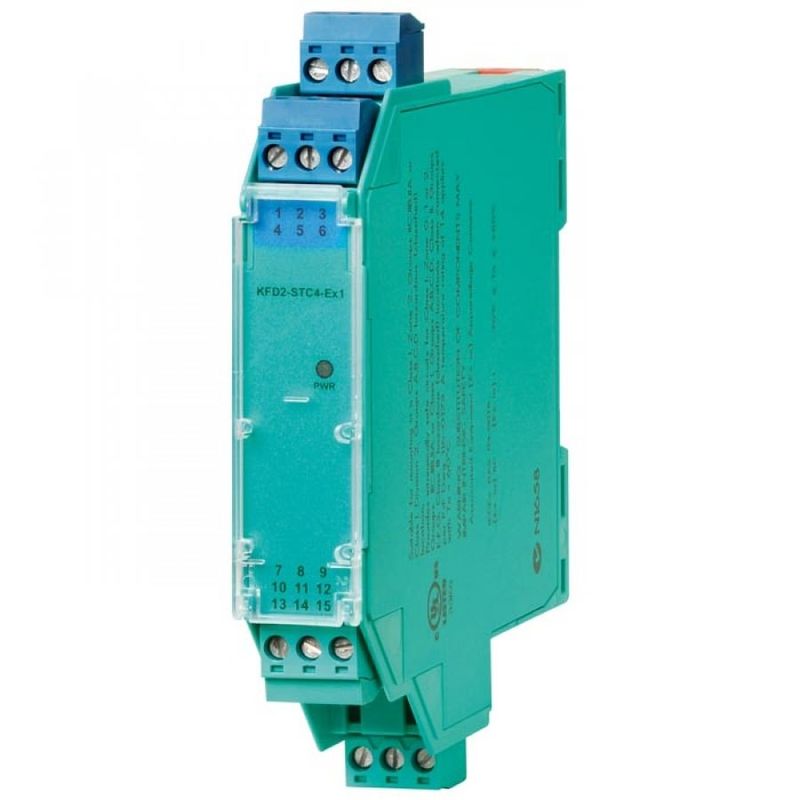

PEPPERL FUCHS SMART مصدر الطاقة KFD2-STC5-Ex1.H
| المواصفات العامة | ||
|---|---|---|
| نوع الإشارة | المدخلات التناظرية | |
| المعايير المتعلقة بالسلامة الوظيفية | ||
| مستوى سلامة النزاهة (SIL) | SIL 2 | |
| القدرة المنهجية (SC) | SC 3 | |
| المعروض | ||
| الاتصال | محطات القيادة أو المحطات 14 + 15 | |
| الجهد الاسمي | 18... 30 فولت DC | |
| (ريبل) | ضمن نطاق التسامح | |
| تبديد الطاقة | ≤ 1 واط عند الحمل الأقصى | |
| استهلاك الطاقة | ≤ 1.6 واط عند الحد الأقصى للحمل | |
| المدخلات | ||
| جانب الاتصال | جانب الحقل | |
| الاتصال | المحطات 1+، 2-، 3 | |
| إشارة الدخول | 4... 20 مآ | |
| الجهد في الدائرة المفتوحة / تيار الدائرة القصيرة | محطات 1 +: 3: 24 فولت / 25 م.أ. | |
| مقاومة المدخل | الحد الأقصى 265 Ω الطرفية 2- ، 3 ، الحد الأقصى 330 Ω الطرفية 1 + ، 3 | |
| الجهد المتاح | ≥ 17 فولت عند 20 مآ ؛ ≥ 21 فولت عند 4 مآ ، المحطات 1 + 3 | |
| الناتج | ||
| جانب الاتصال | جانب التحكم | |
| الاتصال | المحطات 7 + ، 8 ، 9- (غسيل) المحطات 7، 8، 9+ (المصدر) انظر معلومات إضافية |
|
| الحمولة | 0... 800 Ω | |
| إشارة الخروج | 4... 20 mA (حمل زائد > 25 mA) | |
| (ريبل) | ما يصل إلى 50 μArms | |
| إمدادات خارجية (حلقة) | 2... 30 فولت DC إذا كان الجهد الخارجي > 19 فولت ، فإن الحمل ≥ ((V - 19) / 0.02) Ω مطلوب. يمثل V قيمة الجهد الخارجي. المقاومة الداخلية 250 Ω في المحطة 9 يمكن استخدامها كمحمل. |
|
| خصائص النقل | ||
| الانحراف | عند 20 درجة مئوية (68 درجة فهرنهايت) ، 4... 20 mA ≤ 10 μA بما في ذلك المعايرة والخطية والإستريس والحمل وتقلبات فولتاج التغذية |
|
| تأثير درجة الحرارة المحيطة | ≤ 0.25 μA/K | |
| نطاق التردد | جانب المجال في جانب التحكم: عرض النطاق الترددي مع 0.5 فولتصفحةالإشارة 0... 7.5 كيلو هرتز (-3 ديسيبل) جانب التحكم إلى جانب المجال: عرض النطاق الترددي مع 0.5 فولتصفحةإشارة 0.3... 7.5 كيلو هرتز (-3 ديسيبل) |
|
| وقت التسوية | 200 ميكرو ثانية | |
| وقت الارتفاع / وقت الانخفاض | 100 ميكرو ثانية | |
| العزل الغالفاني | ||
| إنتاج / إمدادات الطاقة | العزل الوظيفي، الجهد العازل الاسمي 50 فولت AC | |
| مؤشرات/إعدادات | ||
| عناصر العرض | مصباح LED | |
| التسمية | مساحة للتسمية في الأمام | |
| الامتثال التوجيهي | ||
| التوافق الكهرومغناطيسي | ||
| التوجيه 2014/30/EU | EN 61326-1:2013 (المواقع الصناعية) | |
| الامتثال | ||
| التوافق الكهرومغناطيسي | NE 21:2012 EN 61326-3-2:2008 |
|
| درجة الحماية | IEC 60529:2001 | |
| الحماية من الصدمات الكهربائية | UL 61010-1:2012 | |
| ظروف البيئة | ||
| درجة حرارة البيئة | -20... 60 °C (-4... 140 °F) نطاق درجة حرارة البيئة الممتدة تصل إلى 70 درجة مئوية (158 درجة فهرنهايت) ، الرجوع إلى الدليل لظروف التثبيت اللازمة |
|
| المواصفات الميكانيكية | ||
| درجة الحماية | IP20 | |
| الاتصال | محطات المسامير | |
| الكتلة | حوالي 200 غرام | |
| الأبعاد | 20 × 124 × 115 ملم (0.8 × 4.9 × 4.5 بوصة) (W × H × D) ، نوع السكن B2 | |
| الطول | 124 ملم | |
| العرض | 20 ملم | |
| عمق | 115 ملم | |
| التثبيت | على قاطع الارتباط DIN 35 ملم وفقًا لمعيار EN 60715:2001 | |
| بيانات للتطبيق فيما يتعلق بالمناطق الخطرة | ||
| شهادة فحص النوع الأوروبي | CML 17 ATEX 2029X | |
| العلامة |  II (1) G [Ex ia Ga] IICII (1) D [Ex ia Da] IIICI (M1) [Ex ia Ma] |
|
| المدخلات | [Ex ia Ga] IIC، [Ex ia Da] IIIC، [Ex ia Ma] I | |
| المعروض | ||
| أقصى فولتاج آمن | 250 فولت (انتباه! يمكن أن يكون الجهد القياسي أقل.) | |
| المعدات | المحطات 1 + 3 | |
| الجهد | 27.2 فولت | |
| التيار الحالي | 93 mA | |
| القوة | 633 ميغاوات | |
| السعة الداخلية | 5 nF | |
| الحثية الداخلية | 0 ميه هارت | |
| المعدات | المحطات 2-، 3 | |
| الجهد | 30 فولت | |
| التيار الحالي | 115 mA | |
| القوة | 1 واط | |
| الجهد | 2 فولت | |
| التيار الحالي | 8.5 مآ | |
| القوة | 1.1 ميغاوات | |
| المعدات | المحطات 1 +، 2 / 3- | |
| الجهد | 27.2 فولت | |
| التيار الحالي | 115 mA | |
| القوة | 782 ميجاوات | |
| السعة الداخلية | 5 nF | |
| الحثية الداخلية | 0 ميه هارت | |
| الناتج | ||
| أقصى فولتاج آمن | 250 فولت (انتباه! يمكن أن يكون الجهد القياسي أقل.) | |
| شهادة | CML 17 ATEX 3028X | |
| العلامة | II 3G Ex ec IIC T4 Gc |
|
| العزل الغالفاني | ||
| المدخلات/المخرجات | العزل الكهربائي الآمن وفقًا لمعايير IEC/EN 60079-11:2007، القيمة القصوى للجهد 375 فولت | |
| إدخال / إمدادات الطاقة | العزل الكهربائي الآمن وفقًا لمعايير IEC/EN 60079-11:2007، القيمة القصوى للجهد 375 فولت | |
| الامتثال التوجيهي | ||
| التوجيه 2014/34/EU | EN IEC 60079-0:2018 ، EN 60079-7:2015+A1:2018 ، EN 60079-11:2012 | |
| الموافقات الدولية | ||
| موافقة UL | E106378 | |
| رسم التحكم | 116-0439 (cULus) | |
| موافقة IECEx | ||
| شهادة IECEx | IECEx CML 17.0015X | |
| علامة IECEx | [Ex ia Ga] IIC، [Ex ia Da] IIIC، [Ex ia Ma] I إكس IIC T4 Gc |
|
