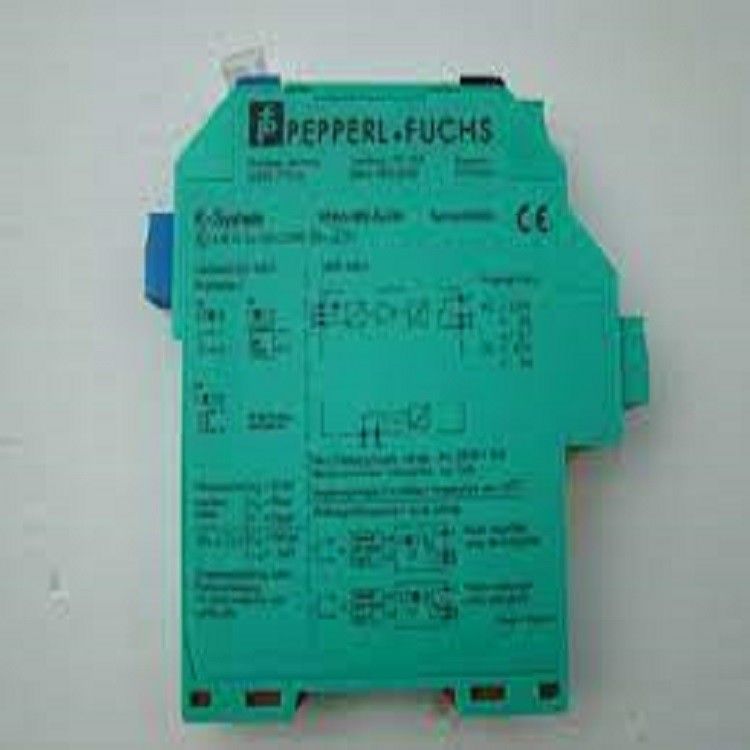

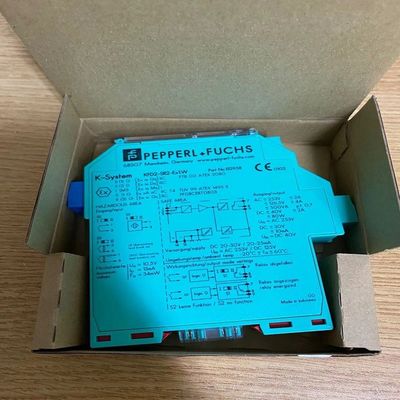

KFD2-SR2-EX1.W PEPPERL FUCHS الحاجز المعزول

تفاصيل المنتج:
المصنع: بيبيرل + فوكس
رقم المنتج : KFD2-SR2-EX1.W
نوع المنتج: الحواجز المعزولة للمحول

الخصائص:

• حاجز معزول من قناة واحدة
• إمدادات متواصلة 24 فولت (قطار الطاقة)
• الاتصال الجاف أو مدخلات NAMUR
• مخرج اتصال الإرسال
• كشف أخطاء الخط (LFD)
• الوضع العكسي للعمل
• ما يصل إلى SIL 2 (SC 3) وفقًا لمواصفات IEC/EN 61508

الوظيفة

يستخدم هذا الحاجز المعزول لتطبيقات السلامة الجوهرية.

يحول الجهاز الإشارات الرقمية من أجهزة استشعار NAMUR أو الاتصالات الجافة من المنطقة الخطرة إلى المنطقة غير الخطرة.

جهاز استشعار القرب أو الاتصال الميكانيكي يتحكم في الحمل الجانبي للتحكم لمخرج الاتصال بالمرور. يغير مخرج الجهاز الحالة عندما تغير إشارة الدخول الحالة.

من خلال المفاتيح يمكن عكس وضع التشغيل ويمكن إيقاف الكشف عن خطأ الخط.

أثناء حالة خطأ ، يعود المرور إلى حالته غير المشغلة بالكهرباء وتشير مصابيح LED إلى الخطأ وفقًا لـ NAMUR NE 44.

إذا تم تشغيل الجهاز عن طريق القيادة، تتوفر رسالة خطأ جماعية.

البيانات التقنية

1المواصفات العامة

نوع الإشارة: المدخلات الرقمية

2المعايير المتعلقة بالسلامة الوظيفية

مستوى سلامة السلامة (SIL): SIL 2

القدرة المنهجية (SC): SC 3

3الإمدادات

الاتصال: محطات القيادة أو المحطات 14 + 15

الجهد الاسمي: 19... 30 فولت DC

ريبل: ≤ 10 ٪

التيار الاسمي: ≤ 35 mA

تبديد الطاقة: ≤ 0.7 واط

استهلاك الطاقة: ≤ 0.7 واط

4. المدخلات

جانب الاتصال: جانب الحقل

الاتصال: المحطات 1 + ، 2 + ، 3

القيم الاسمية: وفقًا لمعيار EN 60947-5-6 (NAMUR)

الجهد في الدائرة المفتوحة / التيار الدائرة القصيرة: حوالي 8 فولت DC / حوالي 8 mA

نقطة التبديل/إستريزيس التبديل: 1.2... 2.1 mA / حوالي 0.2 mA

الكشف عن خطأ الخط: كسر I ≤ 0.1 mA ، إغلاق قصير I > 6 mA

نسبة النبض / توقف: 20 ميس / دقيقة 20 ميس

5الناتج

جانب الاتصال: جانب التحكم

الاتصال: المحطات 7، 8، 9

الناتج: إرسال الإشارة

تحميل الاتصال: 250 فولت AC/2 A/cos φ > 0.75126.5 فولت AC/4 A/cos φ > 0.75؛ 40 فولت DC/2A الحمل المقاوم

الحد الأدنى لتيار التبديل: 2 mA / 24 فولت DC

تأخير مشغّل/محطّل: حوالي 20 ms / حوالي 20 ms

العمر الميكانيكي: 10⁷دورات التحول

رسالة خطأ جماعية: السكة الحديدية

6خصائص النقل

تردد التبديل < 10 هرتز

7العزل الغالفاني

المدخلات والمخرجات: العزل المعزز وفقًا لمعيار IEC/EN 61010-1 ، وجهد العزل الاسمي 300 فولت_إف

مدخل / إمدادات الطاقة: العزل المعزز وفقًا لمعيار IEC/EN 61010-1 ، وجهد العزل الاسمي 300_(فيف)

الخروج/ إمدادات الطاقة: العزل المعزز وفقًا لمعيار IEC/EN 61010-1 ، وجهد العزل الاسمي 300 فولت_إف

8مؤشرات / إعدادات

عناصر العرض: مصابيح LED

عناصر التحكم: مفتاح DIP

التكوين: من خلال مفاتيح DIP

التسمية: مساحة للتسمية في الأمام

9. التوافق

التوافق الكهرومغناطيسي: EN 21:2017 ، EN 61326-3-1:2017 ، EN IEC 61326-3-2:2018

درجة الحماية: IEC 60529:1989+A1:1999+A2:2013

السلامة الوظيفية: IEC/EN 61508:2010

مدخل: EN 60947-5-6:2000

10ظروف البيئة

درجة حرارة الغرفة: -40... 70 °C (-40... 158 °F)

11المواصفات الميكانيكية

درجة الحماية: IP20

الاتصال: محطات المسامير

الكتلة: حوالي 150 غرام

الأبعاد: 20 × 119 × 115 ملم (0.8 × 4.7 × 4.5 بوصة) (W × H × D) ، نوع السكن B2

الطول: 119 ملم

العرض: 20 ملم

العمق: 115 ملم

التثبيت: على قاطع الارتباط DIN 35 ملم وفقًا لمعيار EN 60715:2001
