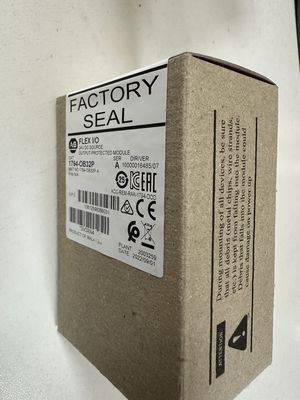

1794-OB32P Allen Bradley Flex I/O وحدة الخروج المنفصلة المحمية إلكترونياً

تفاصيل المنتج:
المصنع: ألن برادلي
رقم المنتج : 1794-OB32P
نوع المنتج:وحدة إدخال/خروج رقمية متواصلة

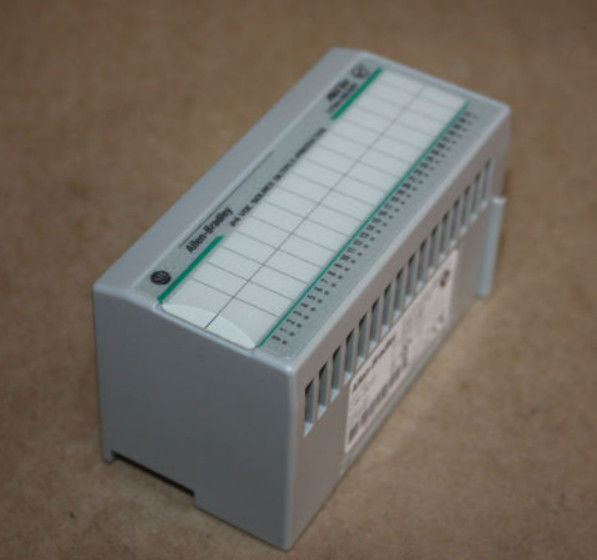

1794-OB32P هي وحدة إخراج منفصلة محمية إلكترونياً من Allen-Bradley Flexمع اثنين وثلاثين (32) 24 فولت قنوات الخروج المصدر DC. متوافق للاستخدام مع وحدات القاعدة النهائية 1794-TB32 و 1794-TB32S. لديه تصنيف التيار الخارجي من 14.0 آمبر لكل وحدة ، مع 6 آمبرات إجماليًا للقنوات 0...15 و 8 آمبرات إجمالي للقنوات 16-31.

آلن برادلي 1794-OB32P هو وحدة إدخال / إخراج رقمية FLEX 24 فولت DC. يأتي مع 32 مخرجات التي يتم دمجها إلكترونيا وتجميعها في مجموعتين من 16 مخرجات،مع كل مجموعة لديها مصدر جهد منفصلكل مخرج هو حماية الذاتية ضد زيادة الحرارة والصدمات. كما لديها 32 مؤشر حالة أصفر وتقيس 1.8 x 3.7 x 2.1 بوصة.يمكن تثبيت 1794-OB32P باستخدام الدين قاعدة السكة الحديدية ويتوافق فقط مع وحدات القاعدة 1794-TB32 و 1794-TB32S. يتراوح فولتاج الخروج في الحالة من وحدة 1794-OB32P من الحد الأدنى من 10 فولت DC وحد أقصى 31.2 فولت DC ولها أيضًا انخفاض أقصى في فولت الخروج في الحالة من 0.5 فولت DC. لكل قناة ،الوحدة لديها حد أدنى للخروج من التيار الحالي في حالة التشغيل من 1 mA وحد أقصى للخروج من حالة التشغيل من 500 mA لكل قناة، أو ما مجموعه 14 A لكل وحدة. ومع ذلك ، فإن هذه الوحدة لديها عدد إجمالي متغير من الأمبيرات لمجموعتين من الإخراجات ، حيث أن القنوات 0-15 لديها ما مجموعه 6 A في حين أن القنوات 16-31 لديها ما مجموعه 8 A.الوحدة لديها حد أقصى لتيار الطفرة الخارجي من 2 A لمدة 50 ms، والتي يمكن تكرارها كل 2 ثانية ، وكذلك تيار تسرب الخروج خارج الحالة من 0.5 mA.1794-OB32P's نطاق التيار التيار المباشر الطرفي هو 103-273 mA ونطاق التيار التيار المباشر الطرفي هو 10-31.2 فولت متزامن، مع 5 ٪ التردد الترددي. هذه الوحدة لديها تأخير إخراج أقصى 0.5 ميس من حالة OFF إلى حالة ON و 1 ميس من حالة ON إلى حالة OFF.كما أنه يحتوي على جهد عزل مستمر من 50 فولت بين جانب المجال والنظام1794-OB32P لديه أقصى استنزاف حرارة من 18.1 BTU / ساعة عند 31.2V DC وأقصى استنزاف الطاقة من 5.3 واط أيضا عند 31.2V DC.

آلن-برادلي 1794-OB32P هو وحدة إخراج منفصلة مصدر. هذه الوحدة هي جزء من عائلة منتجات Flex I / O ، وتضم اثنين وثلاثين (32) قناة إخراج محمية إلكترونياً.وحدات الخروج المنفصلة، بما في ذلك 1794-OB32P ، تستخدم لتنفيذ أوامر إخراج التحكم في وحدات التحكم المنطقية القابلة للبرمجة (PLC). على وجه التحديد ،1794-OB32P متوافق بشكل خاص للاستخدام مع المكونات الإلكترونية والكهربائية العاملة في 24 فولت التيار المباشر مثل أجهزة الإشارة مثل مصابيح الطيار والضوء الدوري؛ أجهزة الصوت مثل الزجاجة والقرون والصفارات؛ الحملات الكهربائية مثل ملفات الإرسال، والأجهزة التي تعمل بالفولين، ومكونات مماثلة.

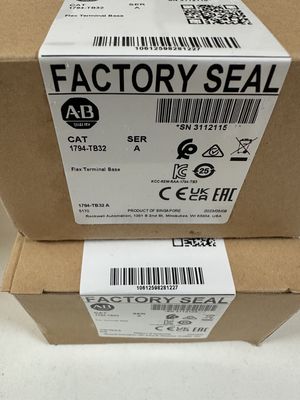

يتم استخدام وحدة إخراج 1794-OB32P مع الوحدات الأساسية للمحطة. الوحدات الأساسية المتوافقة للمحطة هي 1794-TB32 و 1794-TB32S. يبلغ الحد الأقصى لتيار الخروج من هذه الوحدة 14.0 آمبر.ما يصل إلى 6 آمبرات يتم توفيرها من قنوات 0-15 و ما يصل إلى 8 آمبرات يتم توفيرها من القنوات 16-31 بينما يبلغ الحد الأدنى لتصنيف التيار الخارجي لكل قناة 1.0 مللي أمبير. لديه حد أدنى لجهد الخروج في حالة التشغيل 10 فولت DC ، وجهد خروج اسمي في حالة التشغيل 24 فولت DC ، وجهد الخروج الأقصى في حالة التشغيل 31.2 فولت DC.

تظهر الوحدة تأخير إشارة الإخراج من 0.5 مللي ثانية للانتقال من التوقف إلى التوقف و 1.0 مللي ثانية للانتقال من التوقف إلى التوقف. لديها استهلاك حالي 80 ملي آمبر @ 5 فولت DC ،تبديد الطاقة القصوى 5.3 واط @ 31.2 فولت DC ، وحد أقصى لتبديد الحرارة 18.1 وحدة حرارية بريطانية (BTU) في الساعة @ 31.2 فولت DC.
هذا المحتوى كتبه و قام بتجميعه من قبل D O Supply ولا ينبغي نسخه.
