تفاصيل المنتج:
شروط الدفع والشحن:
|
| رقم المنتج.: | MTL5516C | نوع المنتج: | التبديل/ واجهة كاشف القرب |
|---|---|---|---|
| نوع الحاجز: | كلف | عدد القنوات: | 2 |
| أقصى جهد للسلامة: | 10.5 فولت | الحد الأقصى للتيار الآمن: | 14 مللي أمبير |
| نوع الإشارة: | مدخلات نامور، مخرجات التتابع | وزن المشتريات: | 1 كجم |
| إبراز: | التبديل mtl5516c,mtl5516c القرب,إيتون mtl5516c,mtl5516c Proximity,eaton mtl5516c |
||

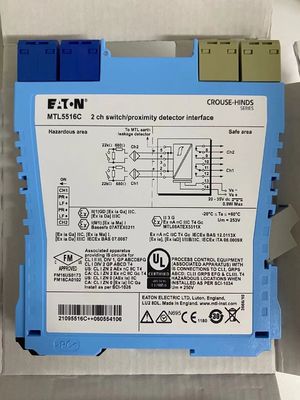

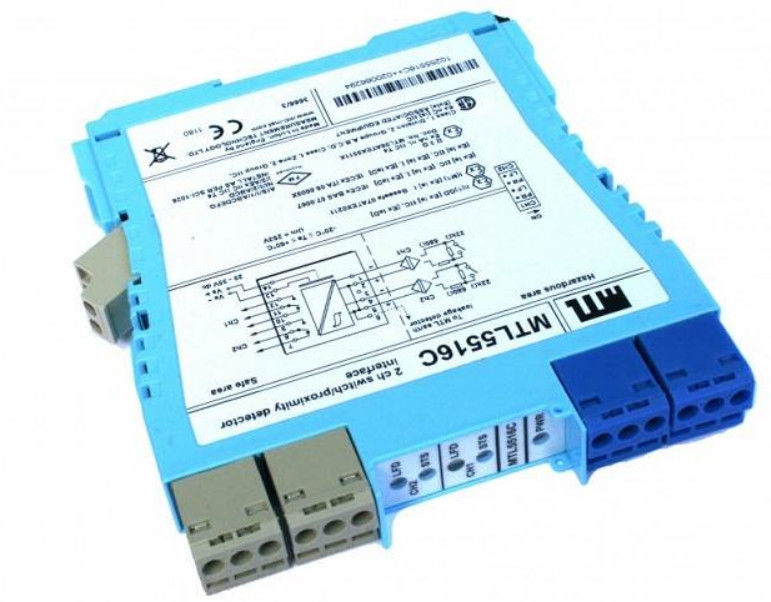

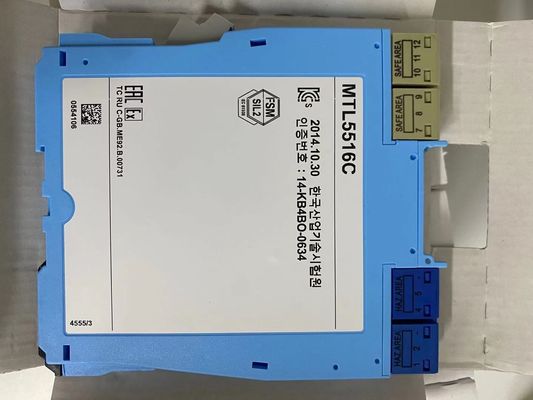

MTL5516C واجهة مفتاح أدوات MTL / كاشف القرب
MTL5516/C تمكن اثنين من الأحمال المنطقة الآمنة للتحكم بها عن طريق مفتاح
أو جهاز الكشف عن القرب الموجود في منطقة خطرة.
يتم الكشف عن حالات القطع القصير في الأسلاك الميدانية بواسطة جهاز الكشف عن الأخطاء في الخط (LFD) ويتم الإشارة إليها أيضًا على الجزء العلوي من الوحدة.
يتم تحديد عكس المرحلة لكل قناة عن طريق مفتاح على جانب
يتم توفير الوحدة والمخرجات من خلال اتصالات رله التبديل.
الدائرة في أي من دوائر الميدان.
المواصفات
انظر أيضا المواصفات المشتركة
• عدد القنوات
اثنان
• موقع المفاتيح
المنطقة 0، IIC، T6 المنطقة الخطرة
القسم 1، الموقع الخطير من المجموعة A
• موقع جهاز الكشف عن القرب
المنطقة 0، IIC، منطقة خطر T4?? 6 إذا كانت معتمدة بشكل مناسب
القسم 1، الموقع الخطير من المجموعة A
• مدخلات المناطق الخطرة
المدخلات التي تتوافق مع معايير BS EN60947 5 6: 2001 لمستشعرات القرب (NAMUR)
•.الجهد المطبق على جهاز الاستشعار
7 إلى 9 فولت متزامن من 1kΩ ± 10%
• خصائص المدخلات والمخرجات
المرحلة الطبيعية
المخرجات مغلقة إذا كان المدخل > 2.1mA (< 2kΩ في دائرة المدخل)
المخرجات مفتوحة إذا كان المدخل < 1.2mA (> 10kΩ في دائرة المدخل)
التشنج: 200μA (650Ω) الاسمية
• الكشف عن خطأ الخط (LFD) (عندما يتم تحديده)
يمكن تحديدها من قبل المستخدم عن طريق المفاتيح على جانب الوحدة. يتم الإشارة إلى أخطاء الخط بواسطة LED لكل قناة. يتم تحديد جهاز الإرسال الخارجي للقناة
يتم إيقاف تشغيل الطاقة إذا تم الكشف عن خطأ في خط المدخل.
إنذار الدائرة المفتوحة إذا كان < 50μA
إنذار الدائرة المفتوحة مغلق إذا كان Iin > 250μA
إنذار الدائرة القصيرة إذا كان Rin < 100Ω
إيقاف تشغيل إنذار الدائرة القصيرة إذا كان Rin > 360Ω
ملاحظة: يجب تركيب المقاومات عند استخدام جهاز LFD مع مدخل اتصال
500Ω إلى 1kΩ في سلسلة مع مفتاح
20kΩ إلى 25kΩ بالتوازي مع التبديل
• مخرج المنطقة الآمنة
رلهان أحادي القطب مع اتصالات التبديل
ملاحظة: يجب أن تكون الأحمال التفاعلية مقيدة بشكل كاف
• خصائص الإرسال
وقت الاستجابة: 10 ثانية كحد أقصى
تصنيف الاتصال (منطقة آمنة):
250 فولت AC ، 2A ، cosØ > 0.7,
40 فولت متزامن، 2A، حمل المقاومة
تصنيف الاتصال ((المنطقة 2):35 فولت ، 2A ، 100VA.
• الحد الأقصى لاستهلاك التيار
35mA عند 24V
11تبديد الطاقة داخل الوحدة
0.84 واط عند 24 فولت

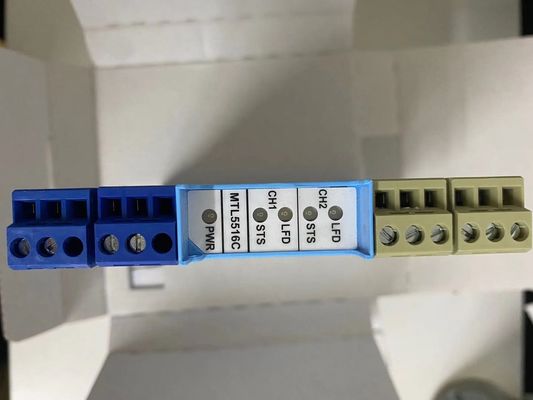

• مؤشرات LED
الأخضر: إشارة الطاقة
الأصفر: اثنان: حالة القناة، عندما يتم تشغيل المصدر
الأحمر: اثنان: إشارة LFD ، عندما يتم الكشف عن خطأ الخط
• وصف السلامة (كل قناة)
يوo=10.5 فولت Io=14mA Po= 37mW Um = 253V rms أو dc
